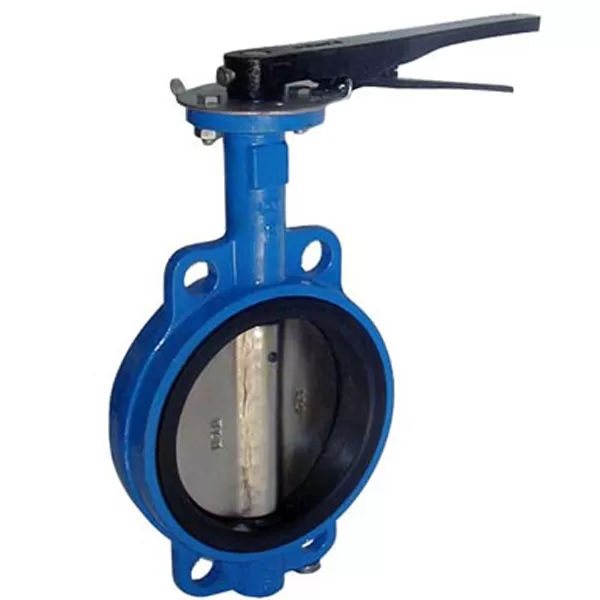

Клапан - бабочка

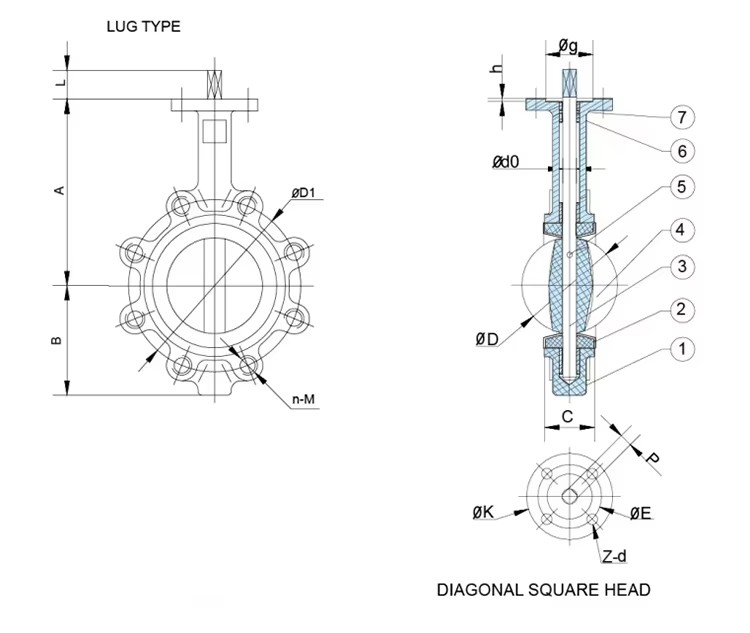

Стандартный материал основных частей

Клапан бабочки представляет собой тип клапана, используемый для изоляции или регулирования потока жидкости в системе трубопроводов.

Ii. Структура

Она состоит главным образом из корпуса клапана, ствола клапана, диска и уплотняющего колеса. Корпус клапана изготовлен из жестких и жестких материалов и обеспечивает защиту внутренних компонентов. Диск, который является ключевым элементом для регулирования потока жидкости, устанавливается на стволе клапана. Уплотняющее кольцо обеспечивает уплотнение между краем диска и корпусом клапана при закрытии клапана.

Принцип работы

Диск располагается в центре трубы и вращается вокруг оси. Когда диск перпендикулярно направлению потока, клапан закрывается, полностью блокируя проход жидкости. Когда диск параллелен направлению потока, клапан полностью открыт, что позволяет жидкости проходить через него с минимальным сопротивлением. Кроме того, диск может быть вращен в промежуточное положение для дросселирования потока.

Преимущества и преимущества

Клапаны бабочек имеют несколько преимуществ, в Том числе низкую стоимость, легкий вес, компактный размер и простоту установки. Они также имеют относительно высокую скорость открытия и закрытия и требуют низкого крутящего момента.

Недостатки в работе

Один из недостатков заключается в Том, что в потоке всегда происходит некоторое снижение давления, даже если клапан открыт, поскольку диск всегда присутствует в потоке. Кроме того, клапаны бабочек могут не подходить для применения при высоком давлении и высоких температурах, а их герметичность может зависеть от таких факторов, как давление и температура жидкости.

Применение программного обеспечения

Они широко используются в различных отраслях, таких как нефть, химия, металлургия, строительство и водоочистка. В нефтяной и химической промышленности они используются для контроля и отсечения сред в нефте-и газопроводах, резервуарах для хранения и отопительных печах. В водоочистной промышленности они используются для контроля и отключения сред в водоочистном оборудовании, таком как очистные сооружения и опреснительные установки.
