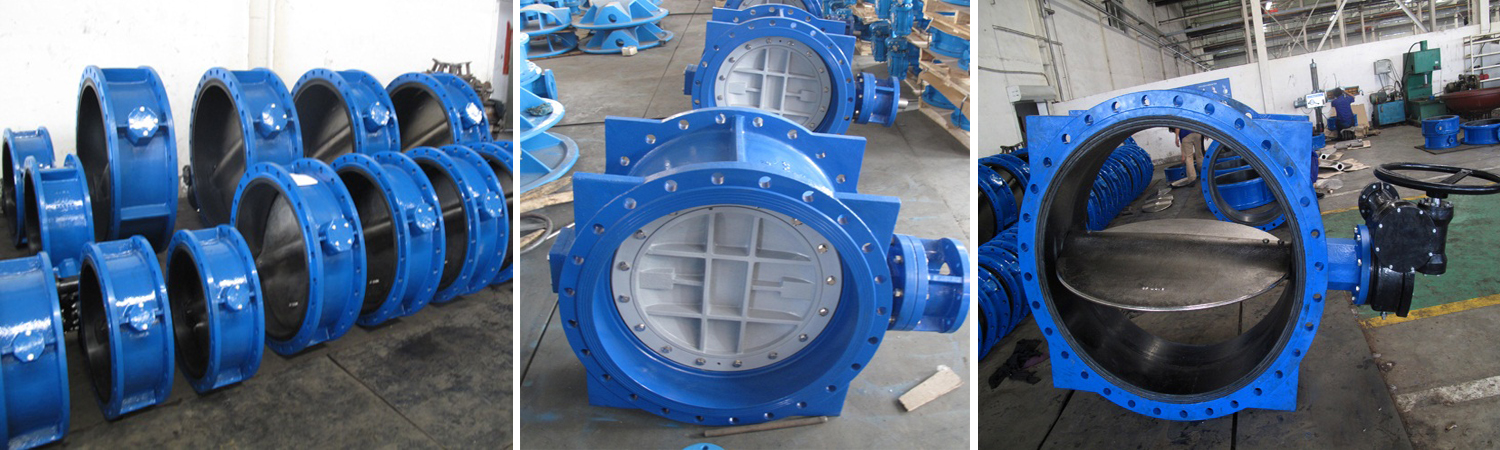

двухфланцевый эксцентриковый клапан - бабочка

Стандарт: EN593/ ISO 5752 /BS5155/AWWA C504

Фланцевое бурение осуществляется в соответствии с DIN 2501, BS4504, ANSI B16.1

Рабочее давление: 10бар / 16бар / 25бар

Испытательное давление:

Корпус: 15бар / 24бар / 37,5бар

Печать: 11бар / 17.6бар / 27.5бар

Тип: двойной фланцевый эксцентричный, двойной фланцевый концентрический

Материал:

Корпус: DI/CI/углеродистая сталь/нержавеющая сталь

Диск: DI/ нержавеющая сталь 304/316, al-бронзовая

Вал: нержавеющая сталь 410/416/420, место :EPDM/NBR

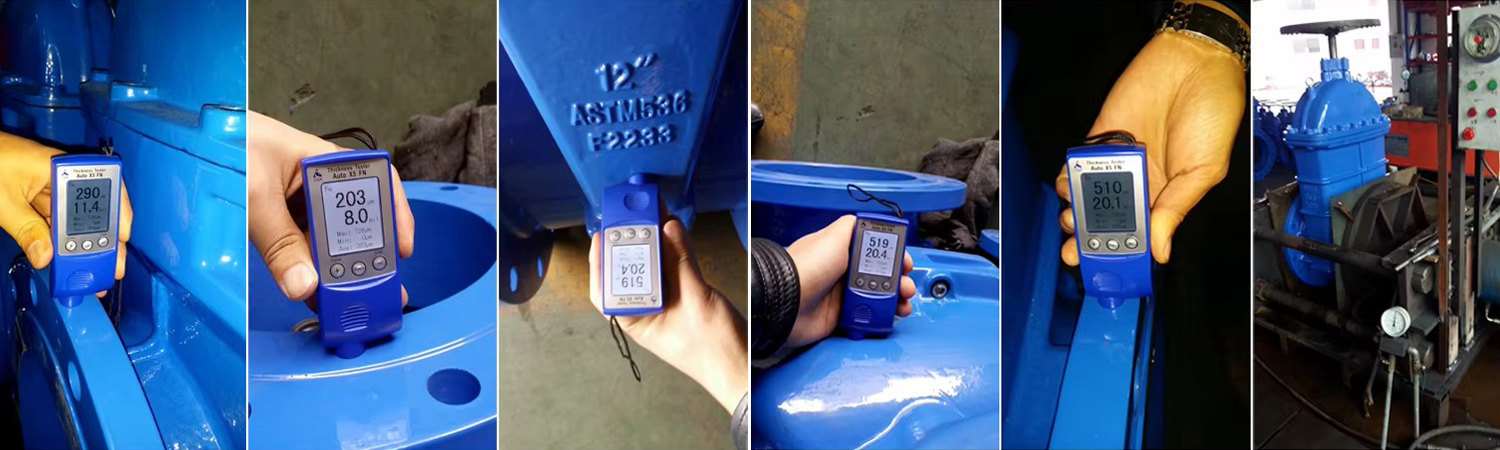

Покрытие: внутреннее и внешнее с термосклеиваемым эпоксидным покрытием min250μm

Двуфланцевый эксцентриковый клапан бабочки с его уникальным дизайном и превосходными характеристиками широко используется в промышленности и гражданских целях.

Его основные преимущества проистекают из трех эксцентричных структур: ось клапана отклоняется от центра пластины бабочки и центра трубопровода, поверхность уплотнения имеет конический эксцентриситет, центр вращения пластины бабочки отклоняется от центральной линии канала. Это позволяет клапану при открытии и закрытии, панель бабочки отделяется от седла клапана перед перемещением, тем самым уменьшая трение, уменьшая рабочий крутящий момент и продлевая срок службы.

С точки зрения производительности, эффективность уплотнения клапана высока, эксцентричная конструкция позволяет панели бабочки и седла клапана закрываться, чтобы создать большее и равномерное отношение уплотнения к давлению, применимое к газовым, химическим и другим высоковольтным, высоким требованиям уплотнения сцены; Низкие характеристики крутящего момента позволяют адаптироваться к приводам малой мощности, экономя затраты и энергопотребление; Минимальный износ в сочетании с высококачественными материалами обеспечивает стабильную производительность в процессе частого открытия и закрытия, значительно снижая затраты на техническое обслуживание. В то же время он может адаптироваться к различным условиям, таким как вода, пар, коррозионная среда и т. Д., Рабочий температурный диапазон от - 40°C до 450 °C, широкий диапазон применения давления.

В прикладном плане он используется для точного управления потоком и защиты от утечки в водоснабжении и канализации; Обеспечение безопасной транспортировки сырья и продукции в нефтехимической промышленности; Регулирование охлаждающей воды и пара в электроэнергетике; Контроль расхода горячей воды в системе отопления для уменьшения потерь тепла.

Благодаря эффективной и надежной системе управления жидкостью двухфланцевый эксцентричный клапан бабочки стал важной частью трубопроводной системы.
