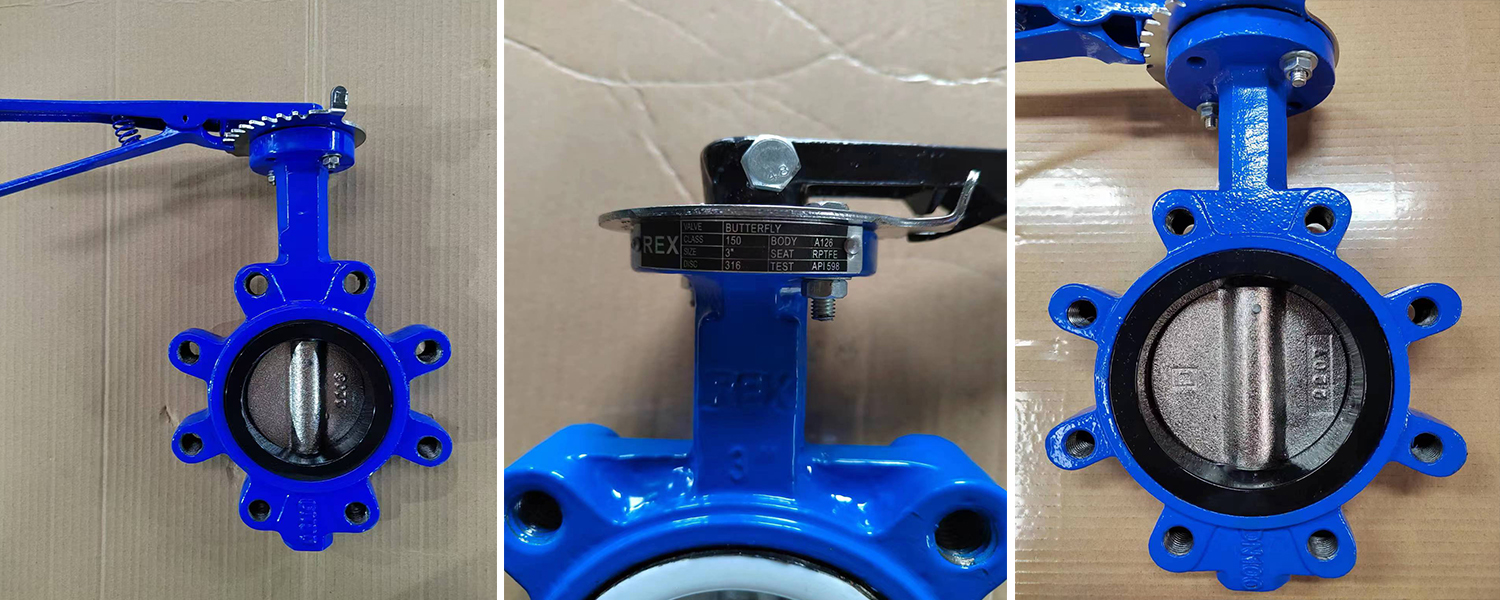

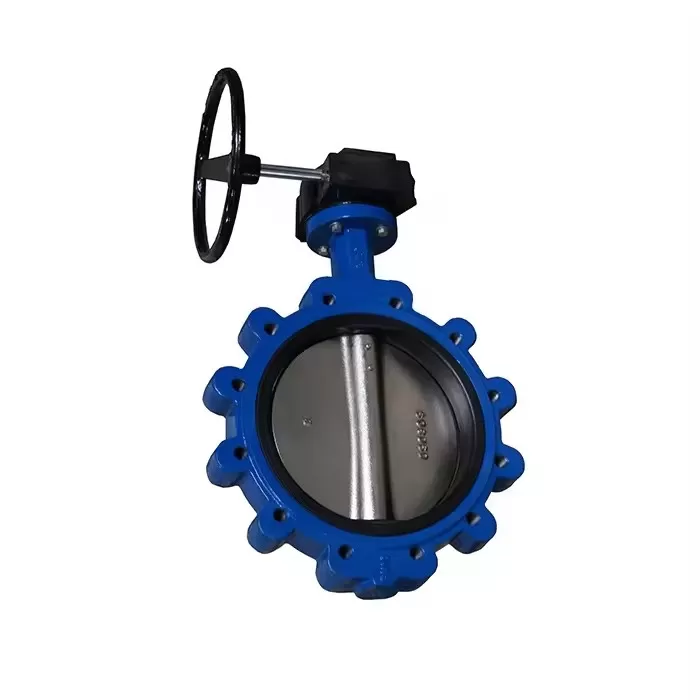

клапан - бабочка с выпуклым ухом

1.    Стандарты и фланцевое бурение

• Стандарты: EN 593 / ISO 5752 / BS 5155 / AWWA C504

• Фланцевое бурение: DIN 2501 / BS 4504 / ANSI B16.1




2.    Рейтинги давления

• Рабочее давление: 10 бар / 16 бар / 25 бар

• Испытательное давление корпуса: 15 бар / 24 бар / 37,5 бар

• Испытательное давление герметичности: 11 бар / 17,6 бар / 27,5 бар




3.    Материалы по теме

• Корпус: чугун (DI)/чугун (CI)/углеродистая сталь/нержавеющая сталь

• Диск: чугун (DI)/нержавеющая сталь 304 / нержавеющая сталь 316 / алюминиевая бронза

• Вал: нержавеющая сталь 410/416/420

• Место проведения: EPDM/NBR

• Покрытие: термоядерный эпоксидный сплав, внутренний и наружный




4.    Основные функции

1. Конструкция типа Lug позволяет устанавливать между двумя фланцами или в качестве запорного рабочего клапана.

2. Герметичное запорное перекрытие с использованием эластичного материала сиденья обеспечивает низкий рабочий момент и нулевую утечку.

3. Различные варианты материалов подходят для воды, сточных вод, морской воды, кислот, щелочей и большинства промышленных сред.

4. ISO 5211 монтажная панель для прямой установки пневматических, электрических или ручных приводов.

5. Простое обслуживание сменного сиденья и модульная конструкция минимизируют время простоя.




5.    Типичные области применения

• Коммунальная вода и сточные воды

• Системы кондиционирования воздуха

• Общие промышленные трубопроводы

• Химическая обработка

• Установки по опреснению воды

• Производство электроэнергии

• Целлюлозно-бумажная промышленность

• Добыча полезных ископаемых




6.    Резюме технических данных

Зажимной клапан - бабочка, как незаменимое оборудование для управления жидкостью в промышленной трубопроводной системе, играет ключевую роль во многих областях благодаря уникальной конструкции и превосходной производительности.

С структурной точки зрения, зажимный клапан бабочки спроектирован на пару зажимов, корпус клапана с выпуклыми ушами с обеих сторон, клапан прижимается между фланцами трубопровода через болт, установка проста и экономит пространство. Плата бабочки, как основной компонент, вращается вокруг оси клапана, чтобы реализовать открытие и закрытие клапана, эта конструкция делает клапан в процессе открытия и закрытия быстрым и удобным в эксплуатации.

С точки зрения производительности, хорошо зарекомендовали себя зажимные клапаны - бабочки. Он обладает хорошими герметичными свойствами, использует резину и другие эластичные уплотнительные материалы, может достичь нулевой утечки в различных условиях, эффективно гарантировать безопасность и стабильность транспортировки жидкости. В то же время, клапан работает с небольшим крутящим моментом, может легко реализовать ручную, электрическую, пневматическую и другие различные способы управления адаптацией, чтобы удовлетворить потребности управления в разных сценариях. Кроме того, клапан имеет компактную конструкцию и легкий вес, что снижает затраты на транспортировку и установку.

В области применения широко используются зажимные клапаны - бабочки. В системах водоснабжения и дренажа используются для управления прохождением воды и регулирования расхода. В системе отопления и кондиционирования воздуха можно регулировать расход воздуха и воды, обеспечивая точный контроль температуры и влажности. В химической, нефтяной, электрической и других отраслях промышленности зажимный клапан бабочки может адаптироваться к коррозионной, высокой температуре и высокому давлению и другим сложным условиям, чтобы обеспечить безопасную транспортировку среды и плавный ход технологического процесса.

Короче говоря, зажимный клапан бабочки с его сложной структурой, надежной производительностью, гибким применением и другими преимуществами, стал идеальным выбором для управления жидкостью трубопровода, для эффективной и стабильной работы различных отраслей промышленности обеспечивает мощную гарантию.
