u - образный клапан - бабочка

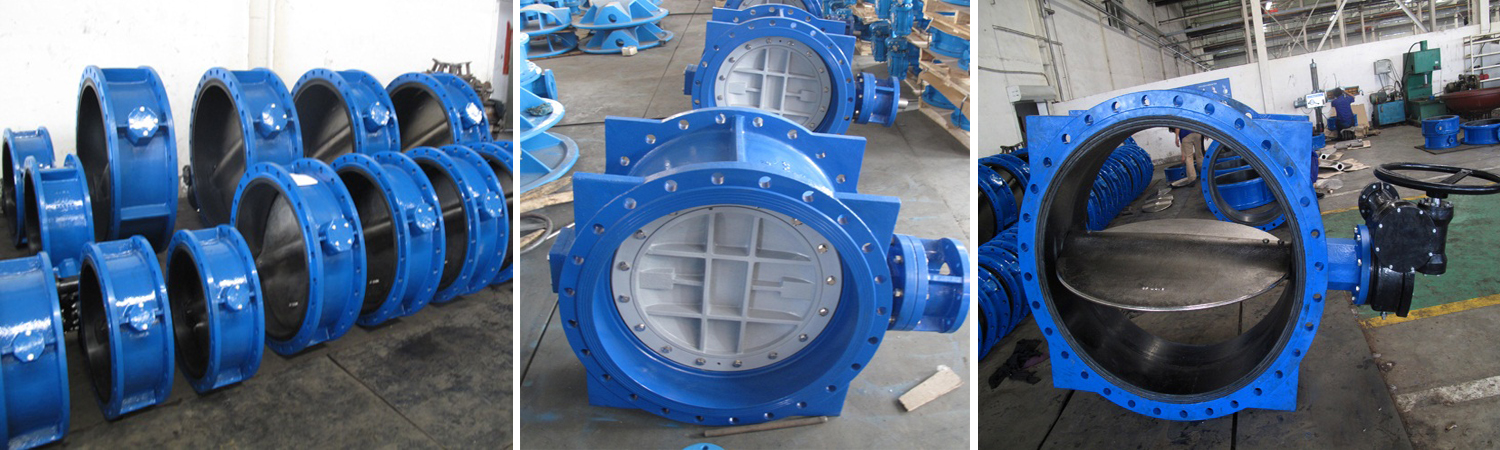

Фланцевые клапаны бабочек в стиле U

U- образный клапан бабочки с фланцевым соединением имеет структуру осевой линии. Он имеет компактный дизайн, небольшой размер, легкий вес, и состоит только из нескольких компонентов, что делает его простым в установке и обслуживании. Клапан может быть быстро открыт или закрыт при повороте 90 градусов, обеспечивая простую и эффективную работу, а также отличную производительность управления потоком.

Диск клапана бабочки устанавливается в направлении диаметра трубопровода и вращается в пределах цилиндрического прохода корпуса клапана. Угол вращения варьируется от 0 до 90 углов, при этом клапан полностью открыт при 90 углов. Это структурное преимущество делает люмизные клапаны U-type особенно подходящими для конструкции клапанов большого диаметра.

Материальные и структурные особенности

Клапан, как правило, изготовлен из пластичного железа (DI), обеспечивает отличную механическую прочность и коррозионную стойкость. Конструкция центральной линии минимизирует сопротивление при движении жидкости. При полном открытии единственным препятствием является толщина диска, что приводит к минимальному падению давления и улучшает характеристики регулирования расхода.

Варианты герметизации

U- образный клапан бабочки доступен с двумя основными типами герметизации:

• Уплотнение: уплотняющее кольцо может быть встроено в корпус клапана или прикреплено к краю диска. Он идеально подходит для низкотемпературных и среднетемпературных условий и обеспечивает надежное уплотнение.

• Металлическая уплотнение: более подходит для высокотемпературных применений с более длительным сроком службы, хотя достижение идеальной уплотнения может быть более сложной задачей.

Выбор правильного размера и типа клапана необходим для эффективного регулирования потока.

Поля применения

Фланцевые люковые клапаны U-type широко используются в таких отраслях промышленности, как нефть, природный газ, химическая переработка и водоочистка, а также в системах охлаждения воды тепловых электростанций. Их превосходная устойчивость к давлению, коррозии и быстрой эксплуатации делают их очень подходящими для различных промышленных применений.

Типы установки

Наиболее распространенные методы установки включают:

• Водяной клапан типа бабочка: устанавливается между двумя фланцами трубы с использованием двухголовых болтов.

• Фланцевый клапан типа бабочка: поставляется с фланцами на корпусе клапана, которые прижимаются непосредственно к фланцам трубопровода для безопасной установки.

u - образный клапан - бабочка

u - образный материал бабочки
