Фланцевая железная труба

Фланцевая железная труба

Фланцевые трубы и фитинги являются типичными компонентами жестких систем трубопроводов. Фланцевая труба широко используется для поверхностного обслуживания воды, сточных вод, воздуха, масла и других жидкостей, требующих жестких удерживаемых соединений. Широко используется на водоочистных установках и водоочистных сооружениях, в промышленных трубопроводах и других водопроводных системах внутри помещений, а также на наружных объектах, таких как мосты и другие надводные переходы. Фланцевые соединения, как правило, не рекомендуется использовать под землей из-за их жесткости.

Дифференциальная регулировка или другие нагрузки могут создавать чрезмерную нагрузку на фланцы или трубопроводы из-за чрезмерной нагрузки на луч. Компания Midas производит трубу диаметром dn80 - dn2600мм с фланцевым утюгом в соответствии с требованиями стандарта EN545. Максимальная длина фланцевой трубы до 6 м, в зависимости от диаметра.

Нанесение покрытий на фланцевые железные трубы:

Внутренний вид:

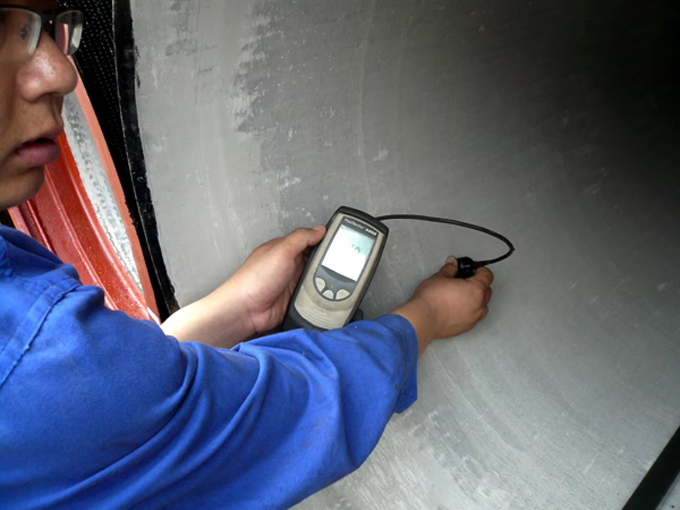

1. Облицовка из портлендского цемента

2. Резистентная к сульфату облицовка цементного раствора

3. Облицовка из высокоалюминиевого цемента

4. Эпоксидная термоядерная связь

5. Керамическая эпоксидная смола

6. Полиуретан

Внешние факторы:

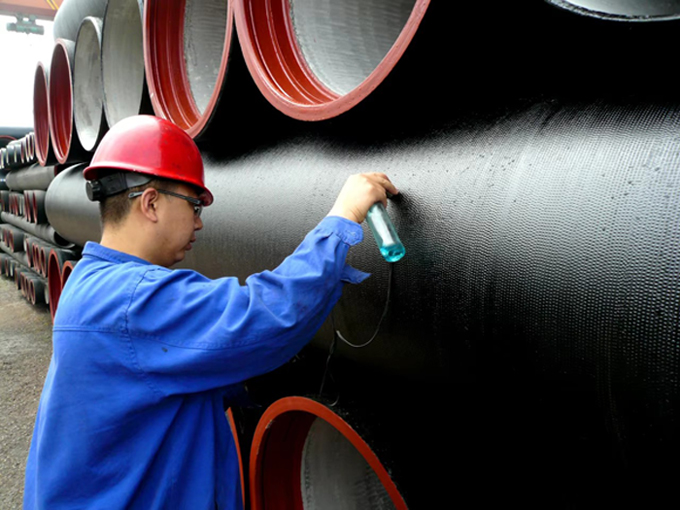

1. Цинк с отделочным слоем битумной краски

2. Цинк с отделочным слоем жидкой эпоксидной живописи

3. Зинк-алюминиевый сплав плюс жидкая эпоксидная живопись

4. Полиуретан

Покрытие может соответствовать требованиям заказчика.

Фланцевая упаковка чугунных труб:

Диаметр трубы менее 300 мм входит в комплект стальных ремней и более 300 мм поставляется навалом.

Спецификация фланцевых железных труб:

Стандарт: EN545

Диаметр: DN80-DN2600mm

Длина: 0.1m--6m

Толщина стенки трубы: к9 / к12

Тип соединения: фланец

Прокладка: SBR, EPDM, NBR

Преимущества фланцевой трубы из дuctile iron

Жесткое, полностью ограничённое соединение: болтовое фланцевое соединение фланцевой пластинчатой чугунной трубы по своей природе является самонесущим. Каждый болт передаёт растягивающую нагрузку в осевом направлении, что исключает необходимость использования стопорных элементов и упрощает проектирование коллекторов насосной станции, камер клапанов и внутренних трубопроводных систем.

Отличные механические свойства: фланцевые трубы из дuctile iron более прочные благодаря более высокой прочности на растяжение и лучшей ударной вязкости.

Более высокий коэффициент безопасности: обладает более высоким коэффициентом безопасности при перепадах давления, гидравлических удара и внешних воздействиях.

Значительная инженерная экономика: процесс изготовления тонкостенных труб (допуск на толщину стенки составляет ±1,2 мм) снижает массу на единицу длины на 28–35% по сравнению с чугунными трубами серого цвета, что позволяет сэкономить более чем на 15 % затрат на подъём и транспортировку, что особенно подходит для проектов длинных трубопроводов.

Повреждения при транспортировке и обращении практически незначительны: изделие не сломается из-за внезапного удара. Потери, вызванные транспортировкой и обращением, сводятся к минимуму.

Снижение расходов на перекачку: трубопровод выкрашен центробежным цементным раствором. Это делает внутреннюю поверхность трубы гладкой, тем самым уменьшая потери из-за трения.

Долгий срок службы и отличная коррозионная стойкость: цементный растворный слой предотвращает внутреннюю коррозию поверхности. Внешний цинково-цинково-алюминиевый покрытие, покрытое асфальтовой/эпоксидной смолой, обеспечивает надежную защиту от внешней коррозии.

Высокая точность и превосходное качество поверхности: центробежное литье фланцевых труб обеспечивает равномерную толщину стенки и отличную гладкость поверхности, что невозможно достичь при влажном песчаном литье из-за плавания, смещения или деформации сердечника.

Простота обслуживания и демонтажа: основное преимущество фланцевых соединений в наземных системах — любой участок можно снять, удалить и заменить без использования оборудования для резки или разрушения труб.

Сценарии применения

Очистные сооружения и насосные станции

Это основное приложение для букетная стальная труба. Наземные трубопроводные сети в очистных сооружениях — соединяющие решетки для подачи сырой воды, фильтры, точки дозирования химикатов, резервуары с прозрачной водой и распределительные насосы — почти повсеместно изготавливаются из оцинкованного чугуна с фланцевыми соединениями. Сочетание высокого давления (стандарт PN16/PN25, доступен PN40), жёстких соединений, поглощающих нагрузки насоса при скачках, и простоты разборки для технического обслуживания оборудования делает его технически более совершенным и наиболее экономичным выбором на протяжении всего жизненного цикла объекта.

Высокие мосты и воздушные перекрёстки

Когда трубопровод необходимо пройти через реку, дорогу или другое препятствие с помощью конструкции над землёй, предпочтение отдаётся фланцевым соединениям вместо погружных соединений. Жёсткое фланцевое соединение исключает дифференциальное перемещение в опорах пролёта, а легко снимаемые участки трубопровода позволяют проводить проверку конструкции и повторное покрытие без выемки. MIDAS поставляет букетная прутковая стальная труба в длинах, подобранных под конкретные конфигурации пролёта.

Промышленные трубопроводы

Рафинерии, электростанции, целлюлозно-бумажные комбинаты и предприятия химической переработки используют фланцевые трубы для внутреннего распределения технологической воды, охлаждающей воды, пожаротушащих систем и в некоторых случаях — технологических химикатов (если применяется облицовка — FBE или керамическая эпоксидная). Полный ассортимент фланцевых давлений (PN10–PN40) и варианты внутренней облицовки бесшовная стальная труба с фланцем как универсальное промышленное трубопроводное решение.

Инфраструктура очистки сточных вод

Соответствует стандарту EN 598 букетная прутковая стальная труба с высокоглинозёмистым цементом или внутренним покрытием FBE используется для трубопроводов над поверхностью очистных сооружений: от впускных сеток и камеры песка до газопроводов дигестера и трубопроводов перекачки осадка. Коррозионностойкие варианты покрытия увеличивают срок службы в химически агрессивной среде очистки сточных вод.

Короткие спиральные детали и адаптеры соединения

Фланцевая стальная труба Резка на длины до 0,1 м широко используется в качестве соединительного спираля между затворным клапаном, бабочным клапаном или обратным клапаном и соседней трубопроводной линией. Компания MIDAS поставляет фланцевые спирали с резкой на длину, обеспечивающие полный контроль допусковых размеров для простого замены существующих деталей спиралей в работающих объектах обработки.

Запросить расчёт стоимости

Независимо от того, вы ищете бесшовная стальная труба с фланцем Для крупного расширения городской системы очистки воды, модернизации насосной станции, установки промышленного процесса или замены спирали мостового перехода MIDAS обладает производственной мощностью, техническими возможностями и опытом экспорта, чтобы выполнить задания в соответствии с требованиями и в установленные сроки.

Отправьте технические требования к проекту или запросите техническую документацию уже сегодня.
