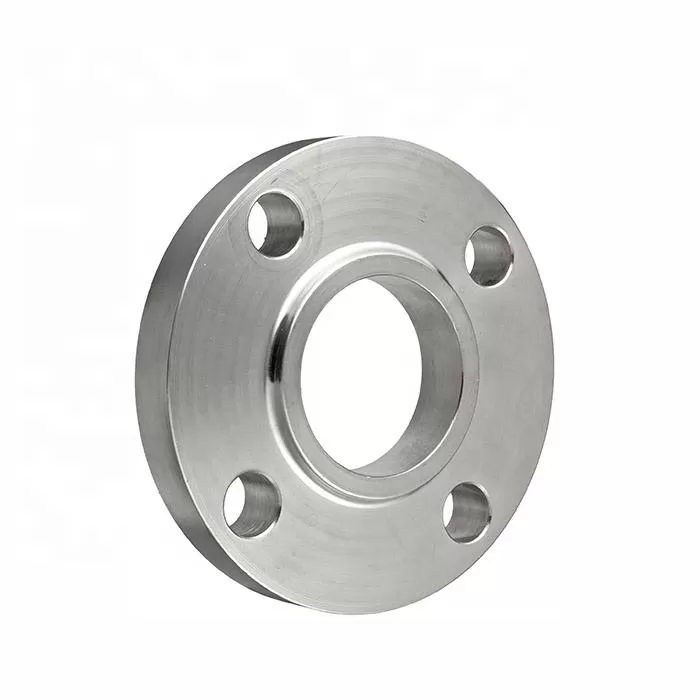

Скользящий фланец, также известный как SO фланец, является популярным фланцем Тип фланца трубопровода Предназначен для приема трубы в цилиндр/центр фланца для сварки вокруг наружного диаметра (OD) трубы и с внутренней стороны соединения.

Скользящий фланц является простой альтернативой сварочному фланцу шеи, обеспечивая гибкость в регулировке длины трубы по отношению к положению фланца из-за отсутствия сварного шва. Эта конструкция обеспечивает широкий зазор для трубы и облегчает сварку и изготовление.

Фланцы, используемые в основном для применения при более низком давлении, как правило, имеют узловую поверхность, напоминающую увеличенную поверхность, но также могут поставляться в "кольцевом стиле" без узловой поверхности, если этого требуют ограничения пространства. Хотя стиль хаба является более распространенным, стиль кольца также действителен в категории slip-on. Для применения при более высоком давлении фланцы могут изготавливаться с высотой поясного шарнира для улучшения качества соединения. В тех случаях, когда коленчатый шарнир недоступен или когда высота ступицы не является критической, может быть изготовлен фланцевый шарнир с механическим шарниром, который будет похож на коленчатый шарнир.

Как правило, ползунковые фланцы менее пригодны для высоконапряженного применения по сравнению со сварными шейными фланцами. Последний оснащен усиленным узлом и сварным швом, обеспечивающим более прочное соединение со сварным концом трубы, который лучше подходит для окружающей среды, подверженной значительному механическому напряжению.

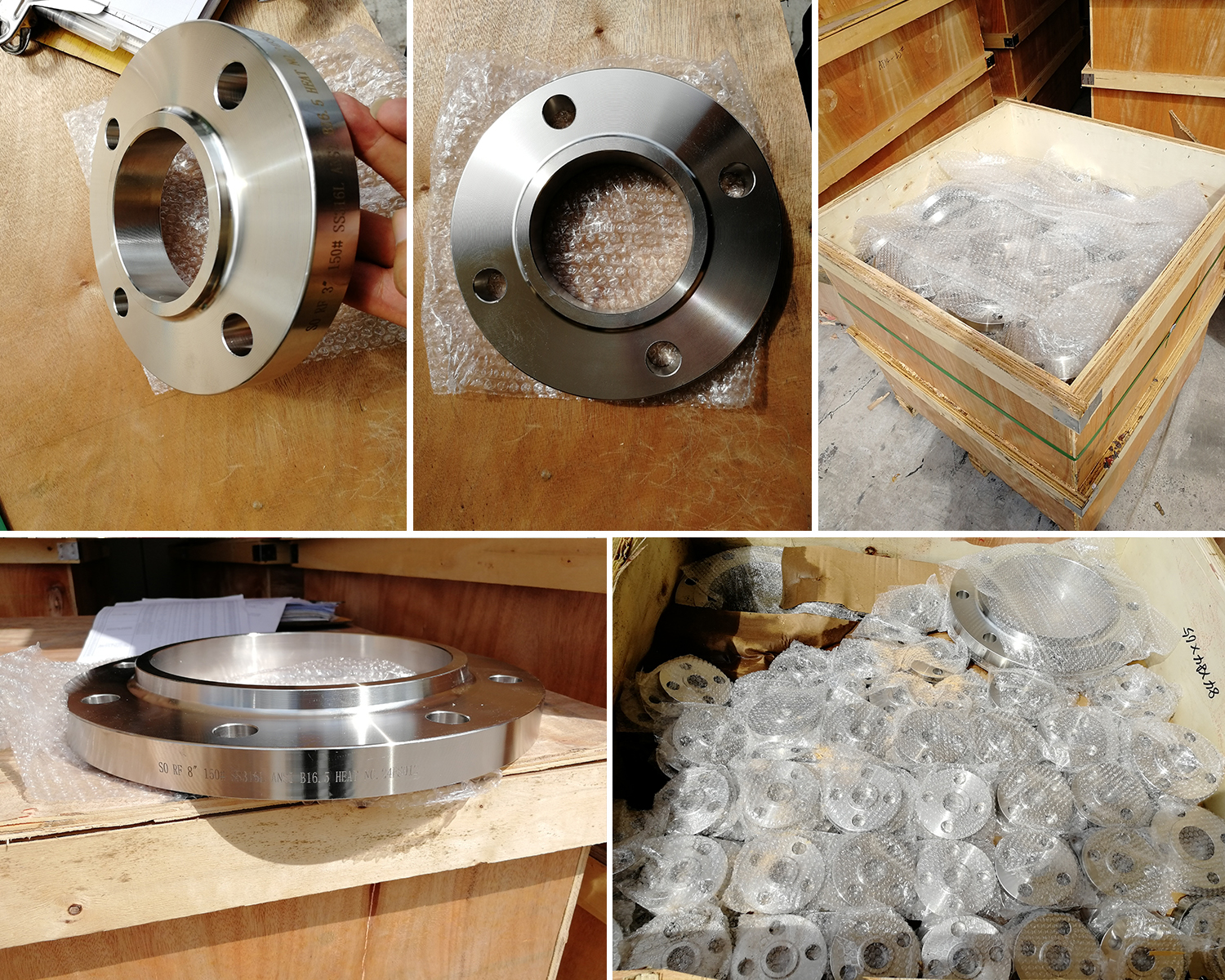

Midas является ведущим производителем фланцев в китае, предлагая прошивки по фланцам, которые соответствуют различным стандартам, включая ANSI, MSS, AWWA, DIN, UNI, JIS, BS, SABS, EN1092, и гост, а также индивидуальные конструкции, основанные на спецификациях заказчика. Наши фланцы доступны в размерах от 15 мм до 2 000 мм и могут иметь фланцевые покрытия, такие как RF, FF и RTJ. Мы поставляем фланцы из таких материалов, как углеродистая сталь, нержавеющая сталь и легированная сталь, с производственными процессами, включая ковку или литье. Для защиты и долговечности мы предлагаем такие варианты окраски, как желтое, черное, антиржавое масло или цинковое покрытие, и упаковывать нашу продукцию в пригодные для моря фанерные чехлы или поддоны с полиэтиленовой пленкой, приспособленной к требованиям заказчика.

Типы проскальзывания при фланцевой сварке

Скользящие фланцы бывают двух основных типов: скользящий фланц сварочной пластины и скользящий фланц стальной трубы. Эти фланцы обладают механическими свойствами, которые находятся между интегральными фланцами и наклонными фланцами, отличающимися простой конструкцией и простотой обработки. В результате этого фланцы скользящего профиля широко используются в различных жидкостных трубопроводных системах.

Скользящие фланцы имеют несколько типов в зависимости от конструкции фланцевой поверхности, включая увеличенную поверхность (RF), соединение кольцевого типа (RTJ) и плоскую поверхность (FF).

Подтяжка лица на фланце:

Поднятая сторона фланца имеет небольшое выступ на нижней стороне. Это поднятое лицо служит в качестве выделенной области для размещения прокладки во время установки, повышая общую производительность герметизации.

RTJ проскальзывания на фланце (соединение кольцевого типа):

Скользящий фланц RTJ имеет механическую канавку на поднятой поверхности, предназначенную для использования прокладки кольца для эффективной уплотнения. Данная конструкция RTJ предназначена специально для применения при высоком давлении, предлагая более надежное решение для уплотнения по сравнению с типом RF. Канавка обеспечивает безопасное размещение прокладки, повышая способность фланца выдерживать повышенные давления.

Проскальзывания на фланце использовать сварки проскальзывания для соединения оборудования, так что любой из ниже названия описывает Один и тот же фланц:

Проскальзывайте по сварному фланцу

Проскальзываем по фланцевому сварному шву

Сварные швы на фланце

Подскользнись к фланцевой сварке

Так что фланцы

Фланцевый фланц:

Фланц FF (плоский) имеет плоскую, неподнятую уплотняющую поверхность, которая непосредственно соприкасается с прокладкой. Этот тип часто используется для применения при более низком давлении и является предпочтительным в тех случаях, когда требуется более единообразная печать на фланцевой поверхности.

Часто задаваемые вопросы

1.  Преимущества скольжения по фланцу

Более низкие затраты на установку: прополки по фланцам, как правило, требуют меньше материала и меньше производственных этапов по сравнению с другими типами фланцев, такими как сварные фланцы шеи. Эта простота приводит к сокращению производственных и монтажных расходов. Отсутствие сварного шва также означает, что необходимо меньше подготовительных шагов, что приведет к дальнейшему снижению общих расходов.

Упрощенная регулировка во время установки: проскальзывание фланцев сконструировано таким образом, чтобы они скользили по трубе, что позволяет обеспечить простую регулировку с другими компонентами. Эта простота регулировки упрощает процесс установки, сокращая время и усилия, необходимые для того, чтобы все части правильно сочетались.

Усовершенствованная защита от утечек: хотя прокладки фланцев не являются герметичными по своей сути, их конструкция способствует более эффективному уплотнению при использовании соответствующих уплотняющих прокладок. Возможность сварки как внутри фланца, так и за его пределами позволяет обеспечить безопасность соединения, минимизируя риск утечки по сравнению со фланцами, которые позволяют производить только внешнюю сварку.

Внутренняя и внешняя сварка на фланце: ползучие фланцы поддерживают сварку как внутри фланца, так и на внешней поверхности. Эта двойная сварка обеспечивает дополнительную прочность и укрепляет уплотнение, делая соединение более прочным и надежным, особенно в тех случаях, когда совместная целостность имеет решающее значение.

Более быстрая и точная резка для трубопроводов: конструкция фланцев скользящего профиля упрощает процесс резки для трубопроводов. Так как фланцы скользят по трубе, легче добиться точных разрезов и выравнивания, экономя время на этапах подготовки и монтажа.

Совместимость с нижним хабом: ползинные фланцы предназначены для размещения трубопроводов, скользящих по ним, что означает, что они совместимы с фланцами, которые имеют нижний хаб. Эта функция полезна в тех случаях, когда пространство ограничено или когда для выполнения конкретных инженерно-технических или проектных работ требуется более низкая конструкция узла.

2.  Как устанавливаются скользящие фланцы?

Чтобы установить ползунок по фланцу, наведите его на конец трубы, выровняйте с фланцем или его компонентом, а затем сварочные работы как внутри фланца, так и за его пределами. Надлежащая регулировка и сварка обеспечивают безопасное и герметичное соединение.

3.  В чем разница между скользящим фланцем и сварным фланцем шеи?

Ползунок по фланцу проходит по трубе и сварен снаружи и внутри, что делает его проще и дешевле устанавливать. В отличие от этого, свариваемый шейный фланц имеет сгибаемую шею, которая приваривается непосредственно к трубе, обеспечивая более прочное и прочное соединение, особенно для применения при высоком давлении и высоких температурах.

4.  Могут ли фланцы использоваться для применения под высоким давлением?

Проскальзывания фланцев, как правило, используются в приложениях низкого и умеренного давления. В условиях высокого давления другие фланцы, такие, как сварные фланцы шеи или фланцы RTJ, как правило, рекомендуются ввиду их повышенной прочности и герметичности.

5.  Как вы обеспечиваете герметичное уплотнение со скользящими фланцами?

Для обеспечения герметичности уплотнения крайне важно использовать соответствующие прокладки и обеспечить надлежащее сварочное соединение фланца как внутри, так и снаружи. Регулярная проверка и техническое обслуживание могут также способствовать сохранению целостности пломб.

6.  Имеются ли фланцы скользящие под заказ в размерах и спецификациях?

Да, полупрозрачные фланцы могут быть изготовлены по индивидуальным размерам и спецификациям на основе требований заказчика. Производители могут производить фланцы различных размеров, материалов и типов для удовлетворения конкретных потребностей проекта.

7.  Каковы общие области применения фланцев для скольжения?

Фланцы с прокладкой часто используются в системах водоснабжения и канализации, общих промышленных трубопроводах, а также при применении при низком или умеренном давлении. Простота установки и экономичность делают их популярным выбором для многих трубопроводных систем.
