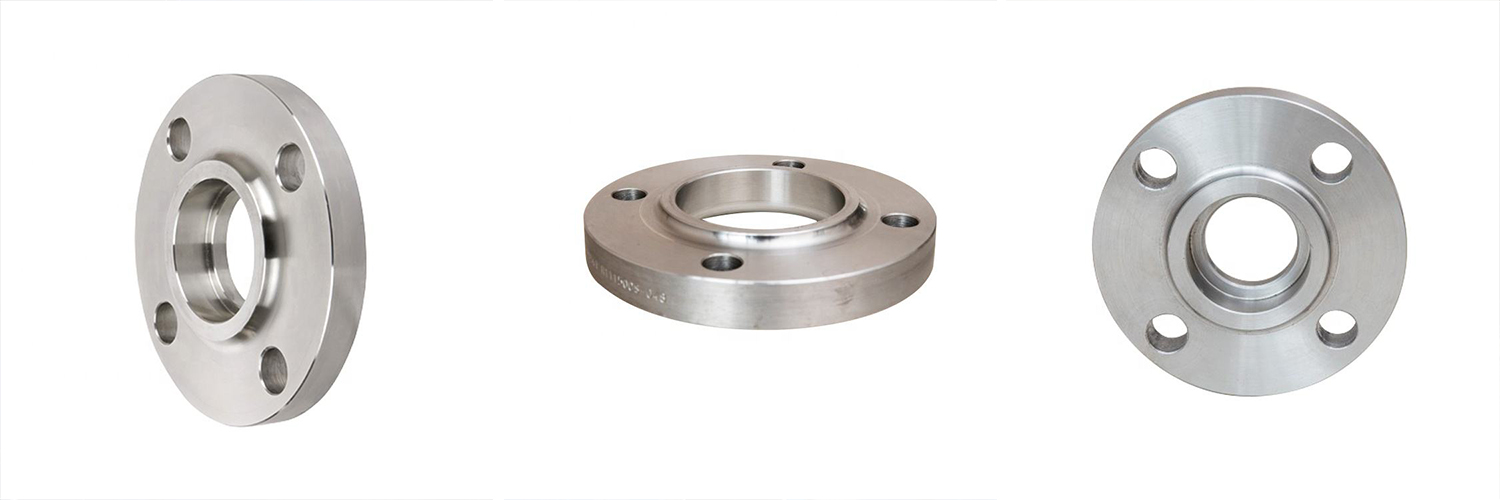

Фланец сварной вставки (SW фланец)

Фланец сварной вставки, популярный Тип фланца трубопровода cпециально предназначенный для трубопроводов высокого давления и малого диаметра, фланцевое отверстие имеет плечо для вставки труб и угловой сварки.

Изготовление сварных фланцев аналогично Фланец скользящий. Тем не менее, внутренняя канавка сварного фланца позволяет гладким отверстиям и лучшему потоку жидкости. При внутренней сварке фланец имеет статическую прочность, равную прочности фланца скользящей втулки, но усталость на 50% выше, чем фланец двухсторонней сварки скользящей втулки.

Этот фланец может легко достичь гладкого состояния отверстия без необходимости наклона фланца после сварки или переустройства вставного фланца, необходимого для скольжения фланца. Поэтому внутренний сварочный фланец очень популярен в химических технологических трубопроводах.

Доступно:

Основные особенности:

- Подкрепленный сварочный фланец может заменить резьбовой фланец и снизить риск утечки.

- Пробки на внутреннем диаметре сварного фланца позволяют трубопроводу хорошо координироваться, что позволяет плавно течь жидкости.

- Сварка происходит снаружи трубопровода, предотвращая проникновение отверстий в трубопроводе.

- Подкрепленный сварочный фланец подходит для небольших размеров и температурных условий высокого давления.

- Вставной фланец устраняет внутреннюю яму, снижает риск деформации, вызванный теплом сварки, и минимизирует повреждение фланца сварными брызгами.

- Он обеспечивает ту же внутреннюю способность к давлению, что и скользящий фланец, одновременно повышая устойчивость к усталости.

- Они напоминают фланцы скользящей втулки, но должны быть указаны спецификации труб для подшипниковой сварки.

Тип фланца

Вставные сварные фланцы включают типы RF, RTJ и FF, как и другие типы сварных фланцев (скользящий фланец, фланец шейки сварки или фланец слепой пластины).

RF (выпуклый) фланец:

Тип выпуклости характеризуется небольшой выпуклой областью вокруг фланцевого отверстия. Эта выпуклая область обычно составляет 1 / 16 дюйма или 1 / 4 дюйма в высоту, что помогает сосредоточить давление уплотнения на прокладке.

RTJ (Кольцевой разъем):

Фланец кольцевого соединения имеет канавку вокруг фланца для крепления металлической кольцевой прокладки. Этот тип предназначен для высоковольтных и высокотемпературных применений.

FF (плоскость):

Плоская форма имеет плоскость, равную фланцу. Эта конструкция обычно используется с полной прокладкой, которая покрывает весь фланец.

Применение фланцев с штуцелями ANSI B16.5

Фланцы с штуцелями ASME B16.5 известны исключительной производительностью и в целом разработаны для соответствия различным требованиям. Мы предлагаем широкий ассортимент плоских фланцев с штуцелями через глобальную сеть складских отделений. Эти фланцы с штуцелями применяются в различных отраслях, таких как:

- Фланцы из нержавеющей стали с штуцелями используются в нефтегазовых трубопроводах

- Фланцы с поднятой поверхностью с штуцелями применяются в химической промышленности

- Фланцы из легированной стали с штуцелями используются в водопроводной системе

- Плоские фланцы с штуцелями применяются в системах отопления

- Фланцы с штуцелями для труб используются в системах водоснабжения

- Фланцы с штуцелями ANSI B16.5 с штампованной формой применяются на электростанциях

- Платформенные фланцы с штуцелями используются в бумажной и целлюлозно-бумажной промышленности

- Фланцы с штуцелями применяются в общих целях

- Стальные фланцы с штуцелями используются в промышленности по производству изделий

- Фланцы с штуцелями применяются в пищевой промышленности

- Фланцы с штуцелями используются в структурных трубопроводах

Сравнение фланцев с штуцелями и фланцев с плавающим штуцелем:

Фланец с штуцелями очень похож на фланец с плавающим штуцелем, однако отличается наличием выступа внутри внутреннего отверстия.

Часто задаваемые вопросы

1. Что такое фланец с шпоночным соединением?

Фланец с шпоночным соединением — это тип фланца, предназначенный для сварки к трубе. Труба помещается внутрь фланца, а сварка выполняется по периметру соединения, создавая прочное и постоянное соединение.

2. Когда не следует использовать фланцы с шарнирным соединением?

Избегайте использования фланцев с шарнирным соединением в условиях высоких вибраций или высоких температур, где тепловое расширение может вызвать напряжение, а также там, где существует риск растрескивания. Кроме того, они неприемлемы для применений, требующих частого разбора.

3. Как производится фланец с пазом?

Фланцы с пазом изготавливаются путем обработки фланца с пазом, в который вставляется труба. Затем фланец сваривается к трубе в месте соединения с пазом, обычно с помощью закругленной сварки.

4. Каковы преимущества фланцев с швом в гнездо?

Преимуществами являются прочное, постоянное соединение с минимальным риском утечки, простота монтажа и подходящесть для применения под высоким давлением. Кроме того, они обеспечивают гладкую внутреннюю поверхность, что снижает турбулентность.

5. Как установить фланец с раструбным соединением?

Выровняйте трубу с раструбом на фланце, обеспечив правильное совмещение и выравнивание. Заваривайте вокруг соединения, используя подходящий метод сварки для получения прочного герметичного уплотнения. Следуйте правилам и стандартам сварки.
