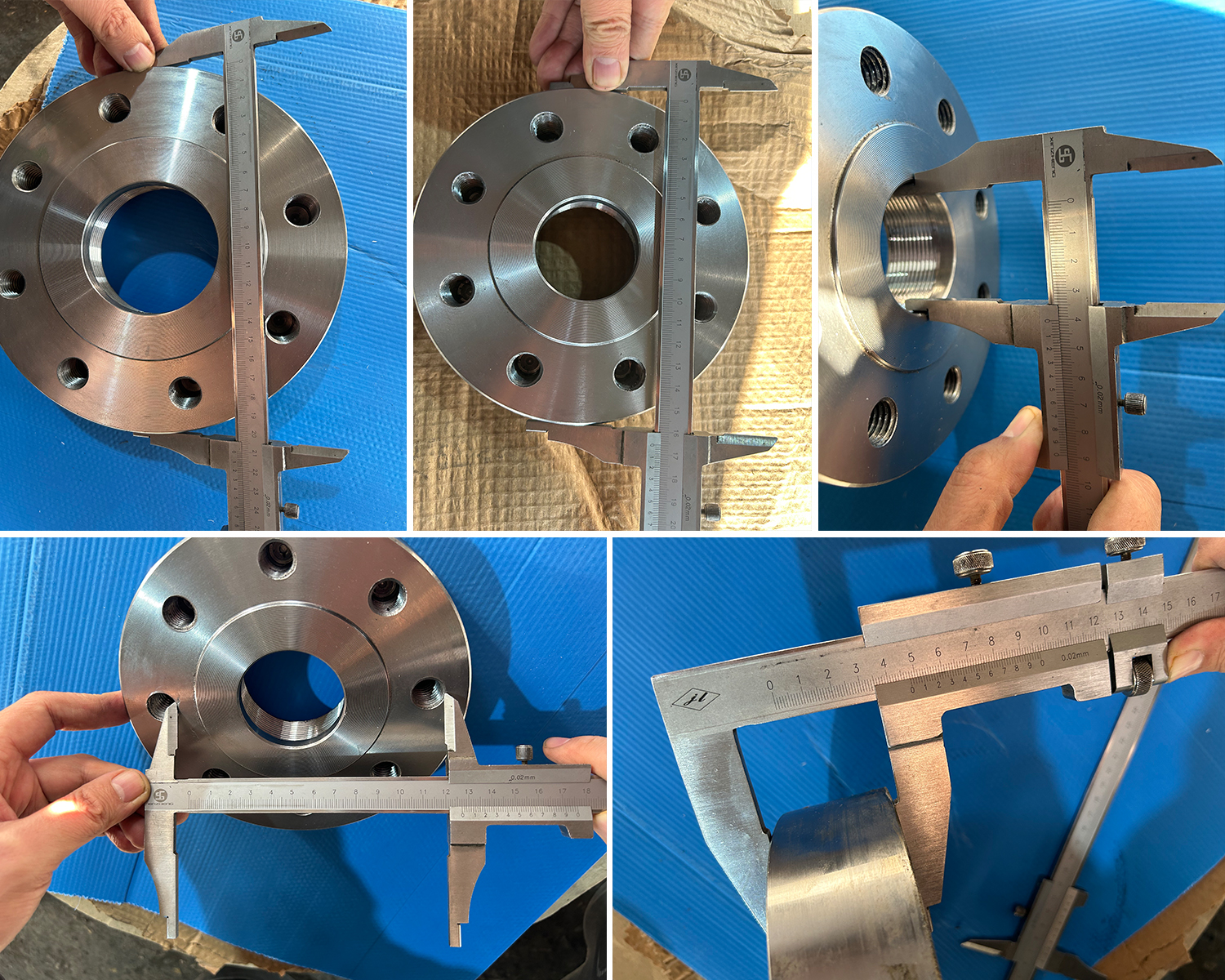

Фланец резьбовой трубы

Винтовый фланец

Фланец резьбовой трубы, также известный как пара или резьбовой фланец, может быть подключен к трубопроводу без сварки. Они имеют коническую внутреннюю резьбу, которая соответствует внешней резьбе трубопровода, похожей на Без обуви Или Фланец сварочный.

Иногда также используются герметичные швы. Эти фланцы, изготовленные компанией Midas, имеют опции лицевого сечения, такие как RF, FF и RTJ, размеры от ½ до 78 дюймов и соответствуют стандартам ASTM A105 и A182.

Фланец резьбовой трубы в основном используется для труб малого диаметра. Наиболее популярные резьбовые фланцы имеют номинальные размеры труб от ½ дюйма до 6 дюймов, но при необходимости мы можем предложить резьбовые фланцы NPT до 78 дюймов.

Тип резьбового фланца

Резьбовые фланцы имеют различные типы торцов для удовлетворения различных требований к уплотнению и соединению:

1.RF (выпуклая поверхность): Этот тип имеет выпуклую поверхность вокруг фланцевого отверстия, которая обеспечивает плотное уплотнение при работе с прокладкой. Обычно используется для общего применения.

2.FF (плоскость): Фланец плоский, что обеспечивает полное контактное уплотнение с прокладкой. Обычно используется для двух фланцев с плоскими приложениями.

3.RTJ (кольцевой разъем): Этот тип характеризуется канавкой для металлических кольцевых прокладок, которые обеспечивают уплотнение высокого давления. Он используется в высоковольтных и высокотемпературных приложениях, где надежное уплотнение имеет решающее значение

Исходные критерии и уровни

ASTM A105: Стандартные кузнечные стальные трубы из углерода для окружающей среды и систем высокой температуры / высокого давления.

ASTM A182: Стандарт для сплавов и резьбовых фланцев из нержавеющей стали. Типичные марки сплавов: F5, F9, F11, F22, F91; Номера нержавеющей стали: F304, 304 /, F316, F316L.

Применение в особых случаях

Резьбовые фланцы идеально подходят для непрактичных или невозможных применений сварки, например, при защите оцинкованного слоя трубопровода. Однако они не подходят для трубопроводов, которые часто меняют температуру или работают вне диапазона от - 45 °C до 260 °C. Согласно ASME B31.3, для стальных труб, используемых для обслуживания паров выше 250 psi или для обслуживания воды при температуре выше 100 psi более 220 ° F, трубопроводы должны быть бесшовными и толщиной не менее чем до ASME B36.10, таблица 80.

Монтаж и техническое обслуживание

Резьбовой фланец соединяется с трубопроводом через внутреннюю резьбу без сварки. Эта конструкция упрощает установку и обслуживание по сравнению с другими типами фланцев, такими как скользящая втулка или вставной сварочный фланец.

Часто задаваемые вопросы

1 * * Что такое фланец резьбовой трубы? * *

Фланец резьбовой трубы соединяется с трубопроводом внутренней резьбой, избегая необходимости сварки.

2.* * Каковы типичные типы торцов резьбовых фланцев? * *

Общие типы поверхностей включают выпуклые (RF), плоские (FF) и кольцевые разъемы (RTJ).

3 * * Где обычно используются резьбовые фланцы? * *

Они используются в непрактичных случаях сварки, таких как защита покрытия трубопровода или места, где требуется частая разборка.

4.* * Подходит ли резьбовой фланец для применения при высоких температурах? * *

Нет, из - за потенциальных проблем с уплотнением, как правило, не рекомендуется использовать при температурах выше 260°C или ниже - 45°C.

5 * * Каковы критерии использования резьбовых фланцев? * *

Такие стандарты, как ASTM A105, ASTM A182 и ASME B31.3, дают рекомендации по их использованию, особенно в отношении уровней давления и спецификаций материалов.

6 * * Как установить резьбовой фланец? * *

Просто прикрутите фланец к резьбовой трубе, убедитесь, что он правильно затягивается, чтобы сформировать прочное соединение.

7.* * Можно ли использовать резьбовые фланцы для высоковольтных применений? * *

Они могут использоваться при высоком давлении, но для обеспечения того, чтобы трубопроводы и фланцы соответствовали требуемым спецификациям, таким как спецификации обслуживания пара и воды, описанные в ASME B31.3.
