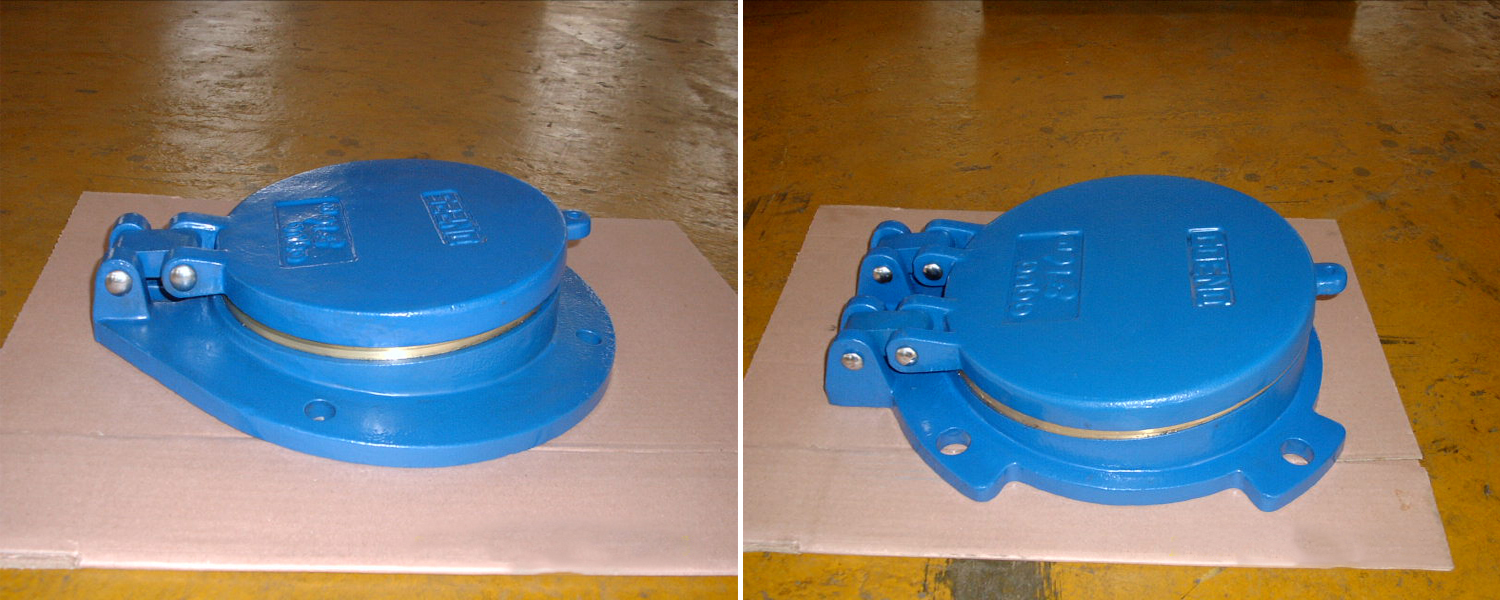

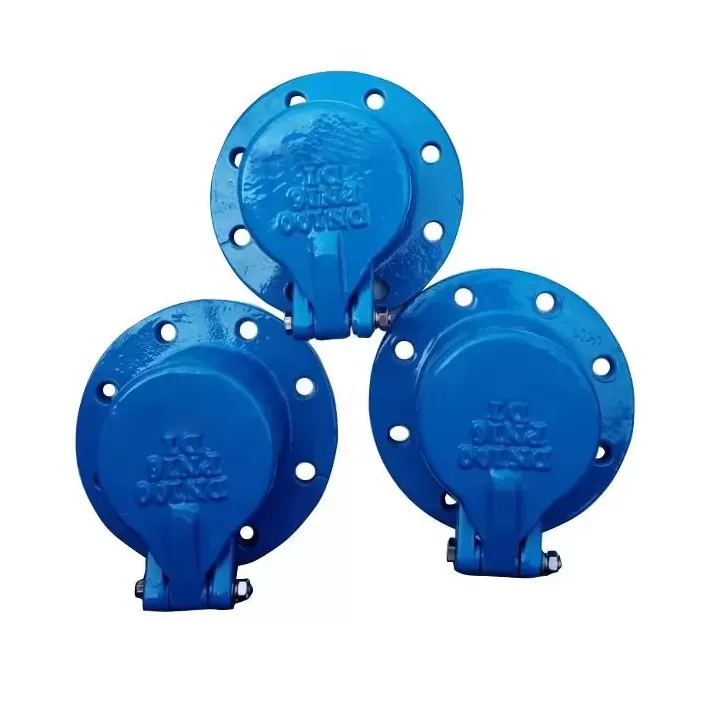

Клапан

Материал: Корпус / диск: Гневное железо

Пин: нержавеющая сталь 304

Шарнер: Гибкое железо, Кольцо тела /Disc

кольцо: латунь / бронза

Покрытие: Внутреннее и внешнее с эпоксидным покрытием, связанным с плавлением

Размер: DN80-DN600mm

Клапан пашины представляет собой односторонний клапан, который автоматически открывается и закрывается в зависимости от давления среды или ее веса. Он используется главным образом для предотвращения обратного потока среды в трубопроводах или контейнерах, позволяя при этом среде беспрепятственно текать в одном направлении.

I. основная функция: зачем нам нужен укол?

Защита от обратного потока

Основная функция клапана пашины-" однонаправленная проводимость и обратная светотеневая граница ": когда средняя величина течет в направлении вперед, давление приводит к открытию панели ворот, что позволяет ей беспрепятственно проходить через нее. Если среда пытается текать в обратном направлении, дверная панель автоматически закрывается под действием обратного давления или ее веса, плотно прижавшись к сиденью клапана, чтобы предотвратить обратный поток среды и избежать повреждения оборудования или нарушения работы системы.

Например, в канализационных трубах водоочистных сооружений шлагбаутовые ворота могут предотвратить возвращение речной воды в водоочистный бассейн. На выходе водяного насоса устанавливается пашина для предотвращения обратного воздействия потока воды на ударный элемент при остановке насоса, что обеспечивает защиту двигателя водяного насоса.

Никакой внешней энергии не требуется, экономия энергии, и надежный

В отличие от электрических и пневматических клапанов, которые требуют дополнительной энергии для привода, затворы полностью открываются и закрываются, полагаясь на разность давления самой среды или веса панели ворот. Они не потребляют энергию и не имеют сложной системы управления. Они особенно подходят для отдаленных районов, наружных или неуправляемых сценариев, снижая затраты на эксплуатацию и техническое обслуживание.

Уменьшить эффект водяного молотка

При запуске или остановке водяного насоса или колебаниях давления в трубопроводе обратное воздействие потока воды может привести к "водяному молотку ", что приведет к вибрации трубопровода, разрыву или повреждению оборудования. Когда клапан закрывается, он работает плавно, что может буферировать ударную силу обратного потока воды, уменьшить повреждения, вызванные водяным молотком, и защитить безопасность трубопроводной системы.

Ii. Положение в области прав человека Структурные особенности: как добиться автоматического открытия и закрытия?

Конструкция пашинных ворот состоит из ключевых компонентов, таких как корпус клапана, панель ворот, петли и герметизирующие детали. Детали его конструкции напрямую влияют на его производительность.

Конструкция дверной панели

Форма: обычно круглая, квадратная или прямоугольная, подходящая для различных диаметров трубы и сценариев установки. Например, круговые затворы в основном используются для круговых труб, в то время как квадратные затворы подходят для квадратных каналов.

Конструкция герметизации и петель

Уплотняющие части: контактная поверхность между дверной панелью и сиденьем клапана обычно оснащена резиновым уплотняющим кольцом. Эластичность каучука компенсирует небольшие проемы для достижения плотной уплотнения, эффективно предотвращая утечку даже при низком давлении.

Конструкция петель: дверная панель соединена с корпусом клапана через петель. Шахта петель должна быть изготовлена из износостойких и противоржавых материалов для обеспечения того, чтобы дверная панель открывалась и закрывалась плавно и чтобы не происходило повреждения пломбы в результате ржавчины и заглушения. Некоторые затворы также оборудованы буферами для снижения ударного шума и износа при открытии и закрытии.

Режим открытия и закрытия

Переднее отверстие: оно зависит от переднего давления среды для преодоления самовеса дверной панели и силы трения петли. Чем больше давление, тем больше угол открытия. Как правило, максимальный угол открытия составляет от 60 до 90 градусов, что обеспечивает плавный средний и низкий уровень сопротивления потоку.

Заднее закрытие: при исчезновении переднего давления или возникновении обратного давления дверная панель быстро закрывается под комбинированным действием обратного давления и собственного веса, прикрепившись к сиденью клапана для создания уплотнения.

Iii. Положение в области прав человека Применимые сценарии: какие системы должны быть оборудованы шлюзовыми воротами?

Область применения шлюзов в основном сосредоточена в сценариях, которые требуют одностороннего потока и предотвращают обратный поток. Типичные приложения включают:

Водоснабжение, дренаж и очистка сточных вод

Сточные трубы городских очистных сооружений: для предотвращения попадания речной воды обратно в систему очистки.

Дренажные каналы дождевой воды в жилых районах или на промышленных предприятиях: для предотвращения накопления и обратного потока воды в муниципальных трубопроводах во время сильных дождей.

Канализационные трубы септиков и отстойников: предотвращение обратного потока сточных вод и загрязнения.

Насосы и насосные станции

Выпускные трубы центробежных насосов и погружных насосов: для предотвращения обратного воздействия потока воды на насос при его остановке, а также для защиты двигателя и ударного элемента.

Ирригационная насосная станция: контролирует односторонний приток воды в канал сельскохозяйственных угодий, с тем чтобы предотвратить обратный приток оросительной воды в источник воды.

Охрана водных ресурсов и коммунальное строительство

Водопровод, канал и слив шлюза: приспосабливаются к изменениям приливов и уровня воды и предотвращают обратный сток морской и речной воды.

Городские водопроводы для борьбы с наводнениями и дренажные трубопроводы: позволяют сбрасывать дождевую воду в сезон дождей и предотвращать обратный сток грунтовых вод в сухой сезон.

Система промышленной циркуляции

Обратная водяная труба охлаждающей башни: для предотвращения воздействия обратного потока циркуляции воды на давление в системе.

Трубопровод для сброса химических сточных вод: предотвращать смешивание очищенных сточных вод с необработанными сточными водами и их обратный сток.

Клапан с его характеристиками "пассивное открытие и закрытие, свободный от технического обслуживания и обратный поток" стал ключевым устройством обеспечения безопасности одностороннего потока в жидкостных системах. Благодаря разумному отбору и установке он может стабильно работать в различных сложных условиях, эффективно снижая риск сбоя системы. Это трубный аксессурок, который практичен и экономичен.
