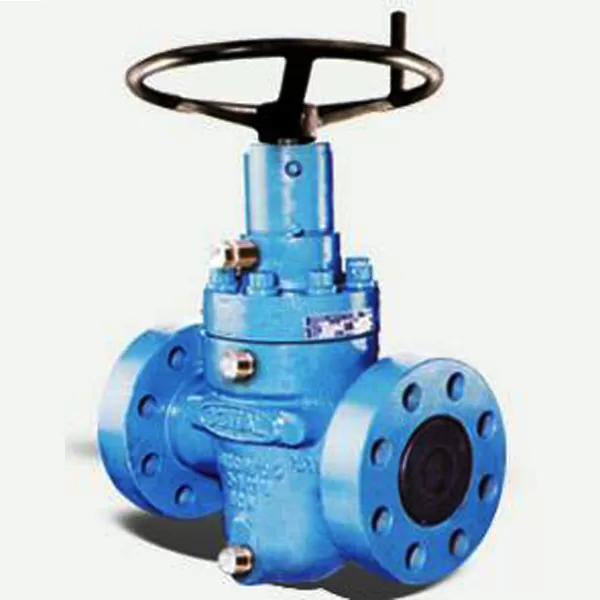

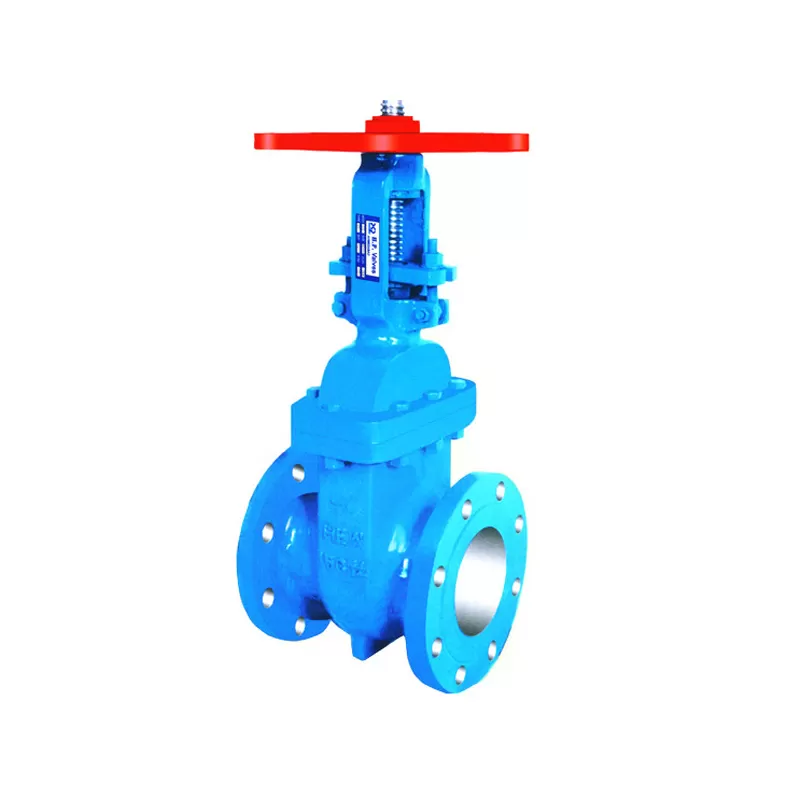

Задвижка

Запорный клапан является одним из основных компонентов систем управления потоками жидкости.

Структура и компоненты

Запорный клапан состоит из корпуса клапана, затвора или клина, стебля, капота и колец сидений. Корпус клапана является основным корпусом, обеспечивающим проход жидкости. Врат, как правило, в плоской или клинообразной форме, является элементом, который контролирует поток. Ствол соединяет ворота с приводом с внешней стороны клапана и используется для подъема или опускания ворот. Капот закрывает внутренние части клапана от внешней среды и служит кожухом для стебель. Кольца сидений расположены на входе и выходе корпуса клапана и обеспечивают уплотняющую поверхность для ворот.

Принцип работы

Когда запорный клапан полностью открыт, запорный клапан полностью отпирается от потока, что позволяет жидкости проходить через него с минимальным сопротивлением. Это обеспечивает полный трубный поток, что означает, что жидкость может проходить через клапан с почти такой же скоростью и падением давления, как если бы не было клапана. Чтобы закрыть клапан, ворота опускаются в поток до тех пор, пока он не сядет к кольцам сидений, полностью блокируя жидкость.

Преимущества и преимущества

Запорные клапаны хорошо известны своими превосходными возможностями. Они могут обеспечить герметичность, предотвращая любую утечку жидкости при закрытии. Они также подходят для широкого спектра типов жидкостей, включая жидкости, газы и навозную жижу. Их полноцилиндровая конструкция обеспечивает высокую объемную скорость потока, что делает их идеальными для применения в тех случаях, когда необходимо быстро перемещать большое количество жидкости.

Недостатки в работе

Одним из основных недостатков запорных клапанов является то, что они работают относительно медленно по сравнению с другими типами клапанов, такими как шаровые или бабочные клапаны. Процесс полного открытия или закрытия клапана может занять больше времени из-за того, как ворота перемещаются в и из потока. Кроме того, запорные клапаны не очень хорошо подходят для метания. Когда ворота частично открыты, поток становится неустойчивым и может привести к эрозии ворот и сидений, что со временем приведет к снижению герметичности.

Применение программного обеспечения

Запорные клапаны широко используются в таких отраслях, как водоснабжение и очистка сточных вод, нефть и газ, электроэнергетика и химическая переработка. В системах водоснабжения они используются для регулирования потока воды в трубах большого диаметра. В нефтегазовой отрасли они используются для изоляции различных участков трубопроводов и резервуаров для хранения. На электростанциях они используются для регулирования потока пара и охлаждающей воды.

1. Эпоксидные 200-250 микронов внутри и снаружи.

2. Нанесение покрытий в соответствии с требованиями заказчика.

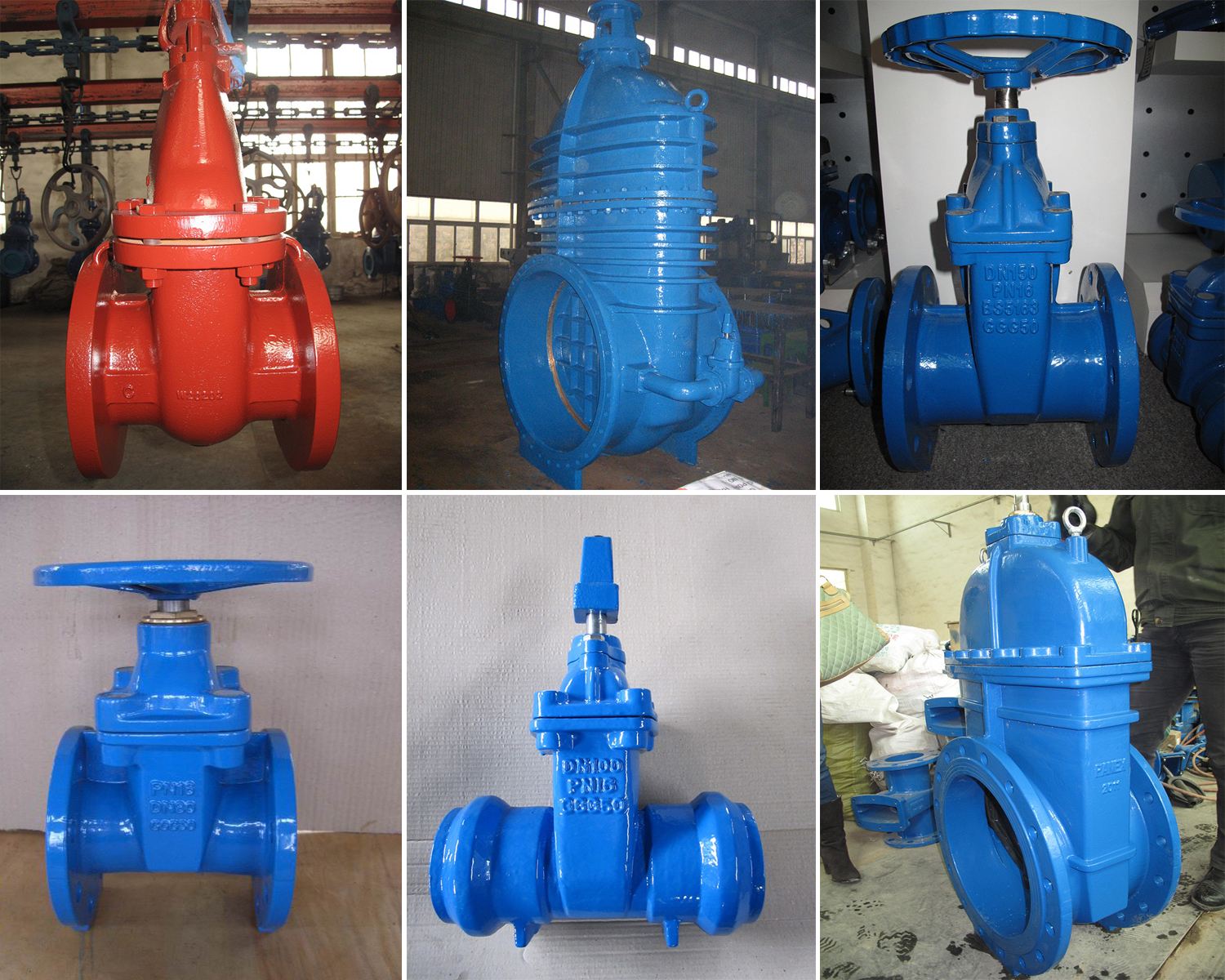

Информация о продукте: поставляемые запорные клапаны используются главным образом для регулировки воды, пара, нефти, газа и природного газа в химической промышленности.

Стандарты: AWWA, DIN3352 F4/F5, BS5163, BS5150.

Тип соединения: фланцевый, пушонный, механический, концы штанов.

Толщина стенки трубы: K7/K8/K8/K12/C40, /C30/C25.

Тип шарнира: титонный/толстовый шарнир, K-механический шарнир, самозакрепленный/удерживаемый шарнир.

Прокладка: SBR, EPDM, NBR.
