Активные бабочковые клапаны: решения для точного контроля потока от MIDAS

В современных трубопроводных системах автоматическое управление потоком является необходимым для эффективности и безопасности эксплуатации. MIDAS предлагает широкий спектр активные бабочки-клапаны, интегрируют прецизионно спроектированные корпуса клапанов с гибкими пневматическими, электрическими или ручными системами привода. Разработанные для выполнения строгих требований в области водоочистки, отопления, кондиционирования воздуха, химической переработки и промышленных трубопроводов, наши активные бабочки-клапаны обеспечивают надежную работу при минимальных затратах на обслуживание.

I. Что такое активный бабочка-клапан?

Активный бабочка-клапан сочетает в себе традиционный бабочка-клапан и автоматический привод — пневматический, электрический или гидравлический — который управляет механизмом открытия и закрытия клапана. В отличие от ручного управления, автоматические версии позволяют осуществлять дистанционное управление, точную модуляцию и интеграцию с системами автоматического управления процессами.

Сам бабочка-клапан оснащён диском, который вращается вокруг центрального вала для регулирования потока. Когда диск параллелен направлению потока, клапан полностью открыт; когда перпендикулярен, он полностью закрыт. Такая четвертьоборотная работа делает бабочки-клапаны по своей природе быстрыми и компактными.

II. Варианты привода в MIDAS

Распредвижные клапаны MIDAS с возможностью привода доступны в трёх основных типах привода, каждый из которых оптимизирован для конкретных эксплуатационных требований:

1. Электрические приводы

Электрические приводы открывают или закрывают клапан с помощью напряжения питания. Доступны в двухпозиционных (включено/выключено) и модулируемых (вход 4–20 мА) конфигурациях. Основные особенности включают защиту от перегрузки по теплу, постоянно смазанные передаточные механизмы и возможность ручного управления. Уровень защиты корпуса до NEMA 4X (IP67) обеспечивает надёжную работу в непогодных условиях, а взрывозащищённые модели (NEMA 7) доступны для опасных сред.

2. Пневматические исполнительные механизмы

Пневматические исполнительные механизмы используют сжатый воздух для управления клапаном и бывают двух основных типов:

· Двухконтактный (DA): подача воздуха приводит в действие клапан как при открытии, так и при закрытии.

· Возвратная пружинная (SR): подача воздуха открывает клапан, а внутренние пружины, нагруженные нагрузкой, возвращают его в закрытое положение (безаварийное) при потере давления воздуха.

Исполнительные механизмы изготавливаются из анодированного и эпоксидно-покрытого алюминия, обеспечивают многолетнюю работу без коррозии и оснащаются креплением аксессуаров по стандарту NAMUR.

3. Ручные приводы

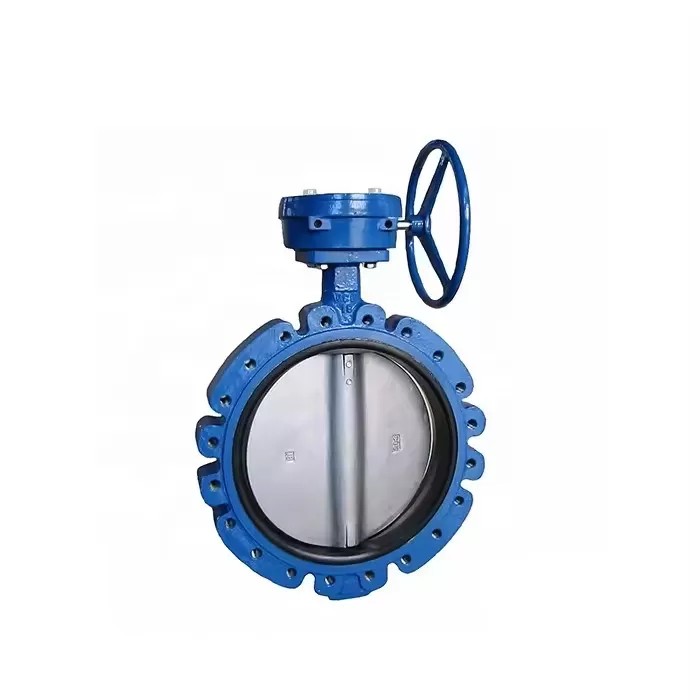

Для применений, требующих простого и экономичного управления, ручные рычаговые или червячные операторы обеспечивают надежное местное управление.

III. Особенности продукции: эксцентричный дизайн для высокой герметичности

В основе MIDAS активируемый бабочка-клапан Линия представляет собой двойной фланцевый эксцентричный бабочка-клапан, отличающийся двухсмещённой конструкцией, которая исключает скользящее трение между поверхностью диска уплотнения и седлом во время работы. Эта инновационная конструкция обеспечивает значительные преимущества:

· Длительный срок службы уплотнения: отсутствие повторного сжатия или скребления при открывании и закрывании.

· Низкое крутящее усилие при работе: позволяет использовать более компактные и экономичные приводы.

· Уплотнение под давлением: усилие уплотнения увеличивается с ростом давления среды, что гарантирует более плотное перекрытие в условиях высокого давления.

IV. Применение

Активируемые бабочка-клапаны MIDAS широко используются в различных отраслях, включая очистку городской воды и сточных вод, системы отопления, вентиляции и кондиционирования воздуха (HVAC), химическую обработку, производство электроэнергии, установки для опреснения, а также нефтегазовые трубопроводы. Их прочная конструкция, точное управление потоком и совместимость с различными автоматизированными системами управления делают их идеальным выбором как для промышленных, так и для муниципальных проектов по всей планете.

V. Гарантия качества и экспортные услуги

Как проверенный производитель с десятилетним опытом производства, MIDAS осуществляет строгий контроль качества на всех этапах изготовления — от закупки материалов до обработки, испытаний и упаковки. Все изделия тщательно проверяются перед отправкой, что гарантирует соответствие международным стандартам и полную прослеживаемость материалов.

Наша экспортная команда поддерживает клиентов по всему миру, предлагая гибкие торговые условия FOB, CFR, CIF и другие, обеспечивая своевременную доставку на рынки Африки, Европы, Южной Америки, Ближнего Востока и Юго-Восточной Азии.

Заключение

MIDAS активируемые бабочковые клапаны представляют собой гармоничное сочетание точной инженерии и гибкой автоматизации. Независимо от того, нужен ли вам дистанционный контроль для крупных муниципальных систем или надежная пневматическая работа для критически важных технологических линий, MIDAS предлагает надежные и экономически эффективные решения, прослужившие быт в веках.
