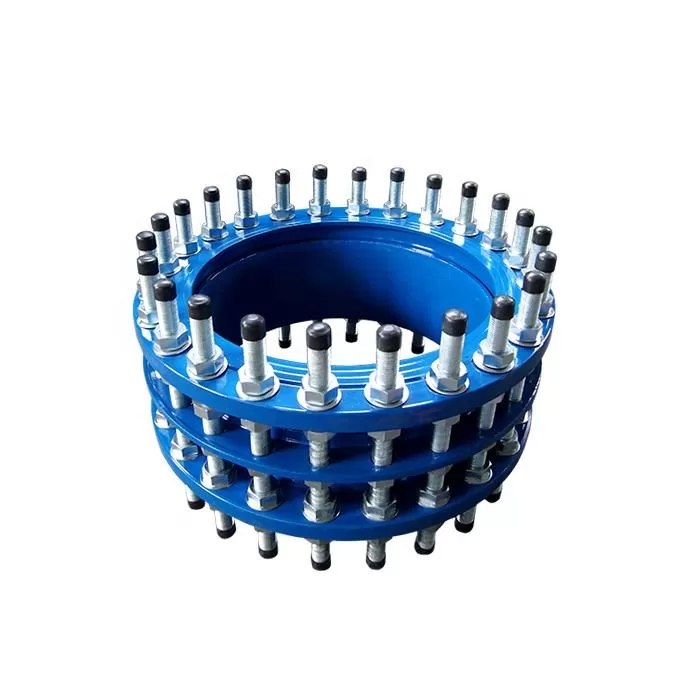

Разъёмное соединение

Материалы и покрытия

1) Железо с концевыми чернилами класса BS2789 420 / 12500 / 7

2) Чугун с шариковыми чернилами, отвечающий требованиям BS2789 420 / 12500 / 7

3) Фланец - чугун с шариковыми чернилами класса BS2789 420 / 12500 / 7

4) Покрытие - расплавленная эпоксидная смола, соответствующая SABS1217, минимальной толщиной 250 микрон, цвета RAL5005, RAL5015, RAL3009, RAL9005, RAL9011 или другие

5) Болтовое покрытие - оцинковка

Спецификация

Стандарты: ISO 2531, EN545, ASTM

Давление: PN10 / PN16 / PN25 / PN40 / PN64

Материал клапана: чугун с шариковыми чернилами, покрытый расплавленным эпоксидным покрытием или эпоксидной краской;

болты и гайки: углеродистая сталь, оцинкованная G4.8 / G8.8 или SS304 / SS316

Упаковка: деревянные ящики и защитный слой.

Прокладка: резиновое уплотнение класса E, соответствующее стандарту BS2494 1990 W & D

Применение:

Разъемные соединения применяются ко всем материалам фланцевых трубопроводов на земле или в помещении.

Это облегчает установку и демонтаж разделительных клапанов, обратных клапанов, измерительных устройств расхода, насосов и т.д. Это компенсирует осевое смещение трубопровода во время установки.

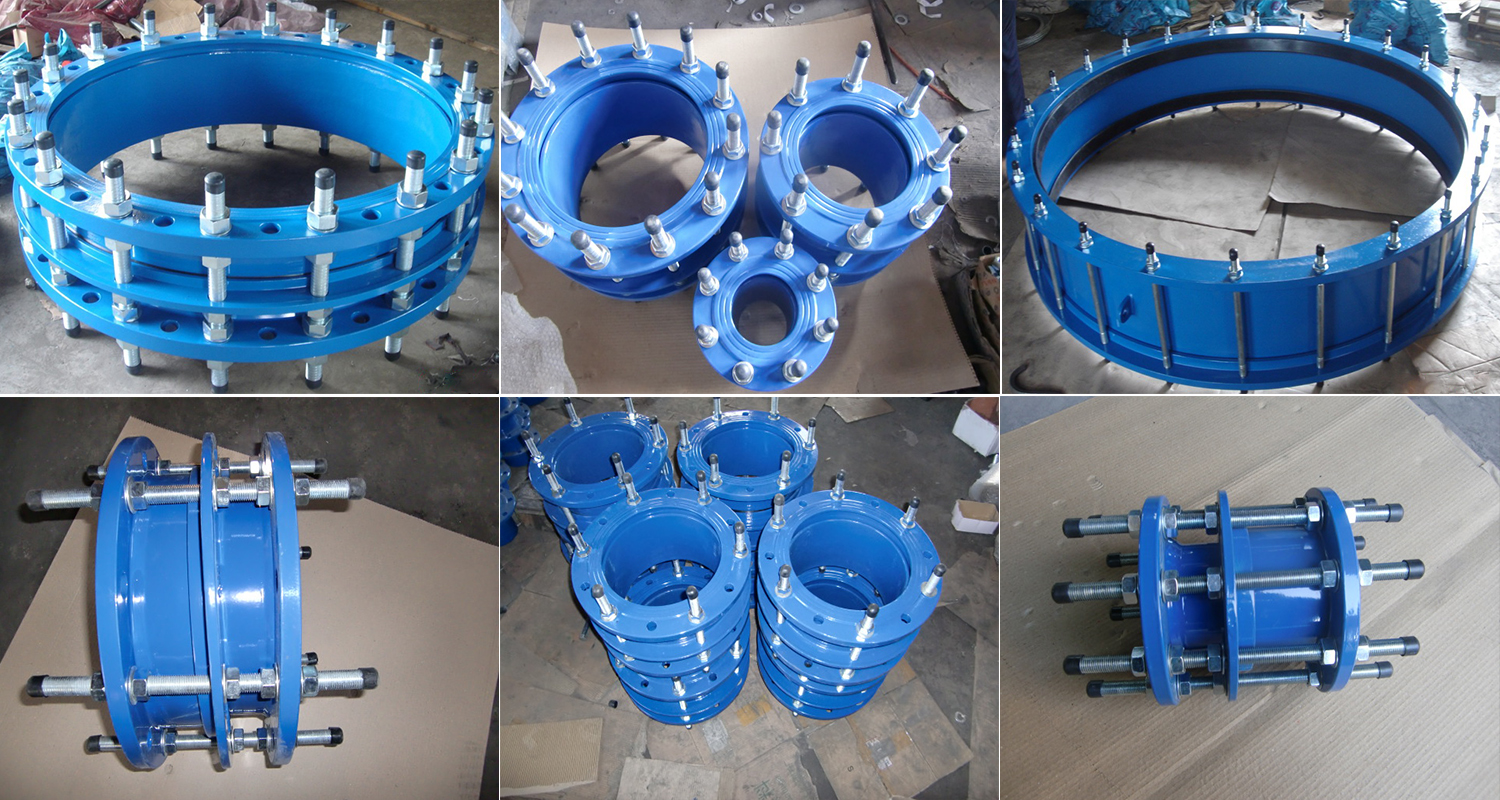

Разъёмное соединение

Соединение для демонтажа

Демонтажные соединения предназначены для обеспечения простого способа установки и удаления из трубопровода фланцевых компонентов, таких как клапаны, насосы и штаммы. Демонтажные суставы обеспечивают переменную регулировку расстояния 50 мм на месте и поставляются в комплекте, готовы к установке. Демонтажные соединения являются удерживающими изделиями, которые предотвращают движение осевых труб, они больше всего подходят для вентильных и насосных камер, а также сложных стальных установок.

Ii. Структура

Она, как правило, состоит из тела, уплотнение кольца, железы, и короткие телескопические трубы. С одной стороны имеется фланцевый адаптер для подключения к насосам или клапанам через фланцы. Съемный конец имеет элемент f или центральный фланц, который вдавливается в адаптер фланца, с завязанными штифтами, закрепляющими фланцы.

Особенности сайта

Монтаж и демонтаж: он может быть предварительно отрегулирован на нужную длину, что упрощает монтаж и удаление компонентов трубопровода. Это очень выгодно при обслуживании и ремонте.

Уплотнение: упругое уплотняющее кольцо, когда железная гайка затягивается, крепко прижимается к наружному кольцу трубы из-за взаимного наклона, обеспечивая надежное уплотнение.

Усилитель трансмиссии: после того как все гайки затягиваются, он может передать осевой тяги на трубопровод, защитные клапаны и насосы.

Коррозионная стойкость: в зависимости от окружающей среды, она может быть покрыта антикоррозионными материалами, такими как FBE, эпоксидные, или эпоксидные стеклянные хлопковые покрытия.

Применение программного обеспечения

Техническое обслуживание: идеально подходит для ситуаций, когда компоненты трубопровода, такие как клапаны, водомеры или расходомеры нуждаются в ремонте или замене. Демонтаж соединений создает разрыв между фланцами, что позволяет легко удалять и устанавливать.

Установка оборудования: облегчает установку насосов и клапанов. Он может регулировать положение и длину, обеспечивая бесперебойную работу оборудования.
