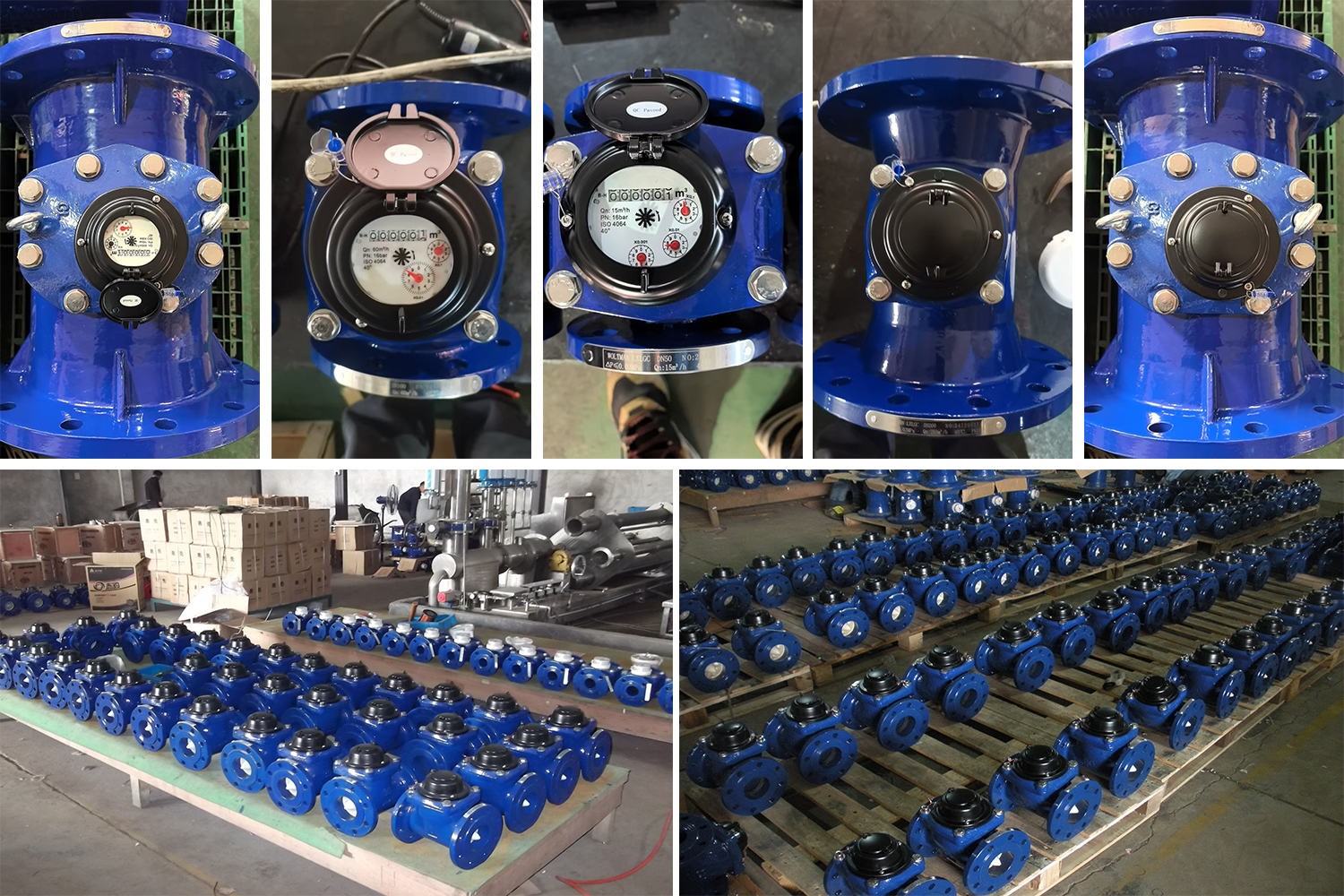

Фланец Woltman

Вольтмановский фланцевый водомер (также известный как спиральный или турбинный водомер) представляет собой расходомер воды типа скоростного, предназначенный для измерения больших объёмов воды в промышленных, муниципальных и оросительных системах. В отличие от традиционных винтовых лопастных водомеров, конструкция Вольтмана использует спиральный ротор, установленный по оси потока. Такая конструкция сводит к минимуму потери давления и обеспечивает высокую точность даже при непрерывном высоком расходе воды.

Метры MIDAS Woltman доступны в диапазоне размеров от DN50 до DN500, оснащены прочным корпусом из чугуна с эпоксидным покрытием и съёмным измерительным элементом, что обеспечивает простое обслуживание без демонтажа прибора из трубопровода. Получить коммерческое предложение

Технические характеристики

Изготовлено из коррозионностойких материалов.

Защита IP68 для головки.

Головка может вращаться на 360° для удобства чтения.

Заменяемая измерительная единица.

Низкое падение давления.

Защищено от помех, вызванных магнитными полями.

Вариант: сухий импульсный эмиттер.

Корпус: пластинчатый чугун с эпоксидным покрытием.

Другие материалы по запросу (нержавеющая сталь, серый чугун).

Условия эксплуатации:

а) Температура воды: от 0,1 °C до 40 °C (холодная вода), от 1 °C до 90 °C (горячая вода)

б) Давление воды: ≤1,0 МПа

Максимально допустимая погрешность:

а) В нижней зоне от qmin включительно до qt (не включая qt) — ±5%

б) В верхней зоне от qt включительно до qs (включая qs) — ±2% (холодная вода), ±3% (горячая вода)

Стандарт: ISO4064, класс A/B

Материалы: доступны серый чугун, пластичный чугун, нержавеющая сталь.

Особенности:

1) Водомер сухого типа

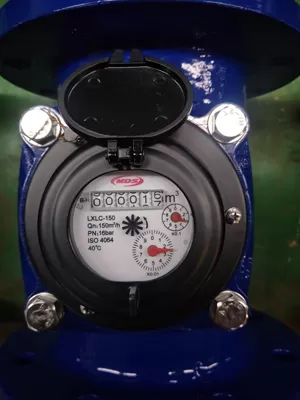

2) Использование цифрового дисплея с колесом

3) Легко читаемый, небольшая потеря давления, простое обслуживание

4) Широкий диапазон расхода (высокая R-величина): отличная точность при широком диапазоне расхода, обеспечивая точное измерение от обнаружения незначительных утечек до пикового спроса

5) Съёмный измерительный элемент: внутренний механизм можно снять для технического обслуживания или калибровки, при этом корпус остаётся установленным в трубопроводе, что значительно сокращает простои и затраты на обслуживание

6) Низкая потеря давления: продуманная конструкция спирального ротора минимизирует потери напора, экономя энергозатраты на насосных станциях

7) Прочный корпус: изготовлен из высококачественного пластинчатого чугуна с внутренним и внешним эпоксидным покрытием для повышенной коррозионной стойкости

8) Многоканальные выходные сигналы: оснащён герметичным регистром; доступны варианты импульсного сигнала реле, датчиков Холла или цифровой связи (RS485/M-Bus) для систем AMR/AMI

Приложение:

Для подсчета общего объема воды, проходящей через трубопровод. Эта система подходит для водоканалов, компаний по недвижимости, управлений по надлежащему управлению и некоторых органов управления водоснабжением. По сравнению с традиционным способом считывания показаний счетчиков, она делает акцент на решении проблем при покупке, обеспечивая автоматическую статистику и автоматический анализ. Конкретные прикладные программы могут быть выбраны гибко в зависимости от различных условий и требований.

• Муниципальные водопроводные станции: измерение основного входа и выхода потока в водоочистных сооружениях.

• Промышленные предприятия: контроль охлаждающей воды, технологической воды и питательной воды котлов.

• Сельское хозяйство и орошение: измерение больших объемов воды в оросительных каналах.

• Системы пожарной безопасности: версии с сертификацией UL/FM, доступные для мониторинга пожарных линий.

• Коммерческие здания: измерение объема для систем отопления, кондиционирования воздуха и основных служебных трубопроводов.

Почему стоит выбрать измерительные приборы MIDAS Woltman?

• Сертифицированное качество: соответствует стандартам ISO 4064, OIML R49 и MID.

• Индивидуальные решения: мы предлагаем производство под заказ с вашим брендом и конкретными требованиями к калибровке.

• Умная водная готовность: бесшовная интеграция с нашими системами записи данных и удалённого считывания.

• Долгосрочная надёжность: разработано для срока службы более 10 лет в тяжёлых условиях.
