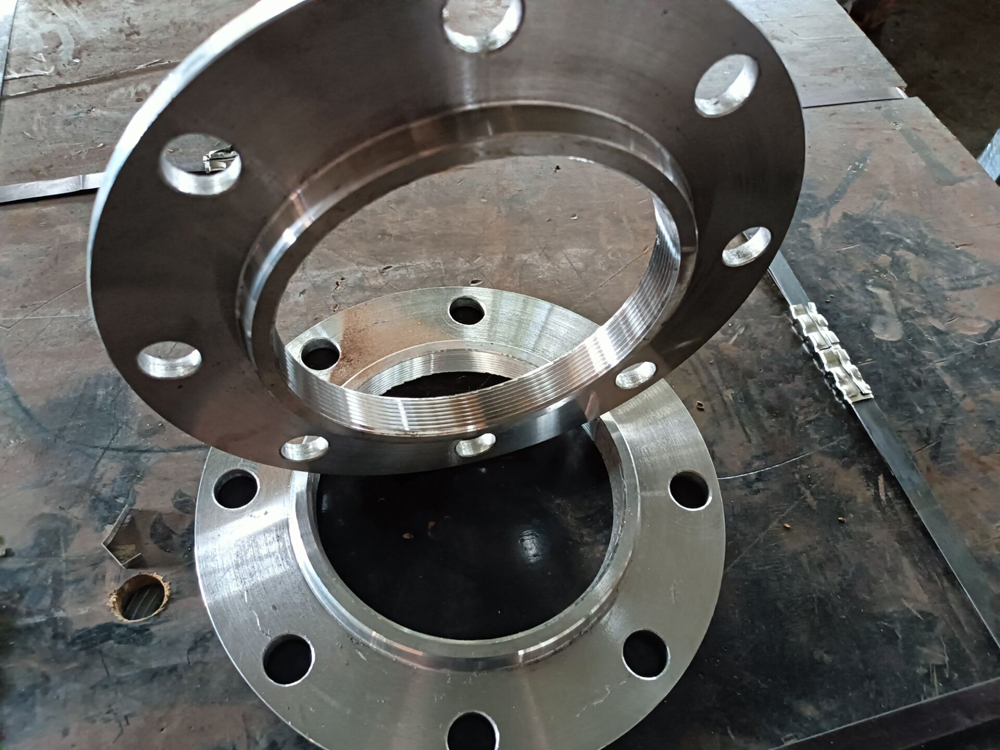

Шпилечные фланцы — просты в установке, но правильная установка требует больше, чем кажется на первый взгляд

Среди различных типов фланцев, винтовой фланец выделяется как уникальный вариант. Для него не требуется сварка — достаточно просто винтовать трубу непосредственно в фланец, чтобы завершить соединение. Его простота, удобство и отсутствие необходимости в горячей обработке на месте делают его популярным выбором.

Однако, хотя винтовой фланец «просто устанавливается», правильная установка не так проста, как кажется. Удобство в одном аспекте зачастую требует большего внимания к другому.

Без сварки — не значит без внимания

Многие пользователи выбирают штуцера с резьбой из-за низкого уровня сложности монтажа — нет сертифицированных сварщиков, нет сварочного оборудования, только ключ. Для трубопроводов малого диаметра и низкого давления, временных линий или случаев технического обслуживания и замены это действительно самый быстрый способ решения.

Но существует часто упускаемая из виду проблема: резьбовое соединение по своей природе является «лаком». Без сварки или распределения предварительной нагрузки болтовых фланцев надёжность всего соединения почти полностью зависит от точности резьбы и качества монтажа. Проволочные фланцы стремятся к высоким стандартам по точности размеров, качеству резьбы и герметичности. Любые недостатки при обработке резьбы или неправильный момент затяжки могут привести не только к отказу уплотнения, но и к повреждению концевых резьбовых соединений труб — что может потребовать повторной обработки всего участка трубы.

Фланцы MIDAS с резьбой — точные размеры, высокоточная резьба

MIDAS строго контролирует несколько ключевых аспектов, чтобы минимизировать неопределённость при сборке.

Точность резьбы: Изготовлено в соответствии с американскими стандартами NPT или британскими стандартами BSPT, строго соблюдая параметры толщини, шага и угла резьбы. Каждый фланец проверяется с помощью специальных измерительных приборов для резьбы — «пройти» и «не пройти», чтобы обеспечить плотное соединение с резьбой конца трубы, исключая любые люфты после установки.

Материал фланца: углеродистая сталь и нержавеющая сталь доступны в наличии, соответствующие материалу трубы, чтобы предотвратить гальваническую коррозию при контакте различных металлов.

Уплотнительная поверхность: доступна с выступающей (RF) или плоской (FF) поверхностью, с контролируемой шероховатостью, обеспечивающей равномерное сжатие уплотнителя. Уплотнительная поверхность является основой надежности фланца — как только она закреплена, остальное следует само собой.

Рабочее давление: охватывает классы от 150 до 600, подходит для большинства применений с низким и средним давлением.

Когда выбирать штуцера с резьбой

Шнековые фланцы обеспечивают удобство, но они не подходят для всех применений. Учитывайте следующие три условия при их выборе:

Рабочее давление не должно быть слишком высоким (обычно ниже 2,5 МПа). Вибрация трубопровода должна быть минимальной (в противном случае резьба со временем может ослабнуть). Номинальный диаметр трубы должен быть умеренным (обычно DN ≤ 100).

Пока будут соблюдаться эти условия, винтовые фланцы являются отличным выбором. Особенно в случаях, требующих быстрой установки, отсутствия горячей обработки или частой разборки, их удобство действительно не имеет равнозначного.

Резьбовые фланцы MIDAS — просты в установке; правильная установка зависит от нас.

Добро пожаловать, свяжитесь с нами для получения дополнительной информации.
