Подробнее о демонтаже соединения: функции, материалы и области применения

Демонтаж суставов В трубопроводных системах обычно используются соединительные фитинги, которые часто называют демонтажными соединениями. Они облегчают установку, удаление и техническое обслуживание различного фланцевого оборудования и трубопроводных компонентов. Конструкция этих соединений позволяет решать проблемы подключения, возникающие при установке, обслуживании и модификации трубопроводных систем. Это значительно повышает эффективность работы и снижает трудоемкость.

I. принцип работы и структура

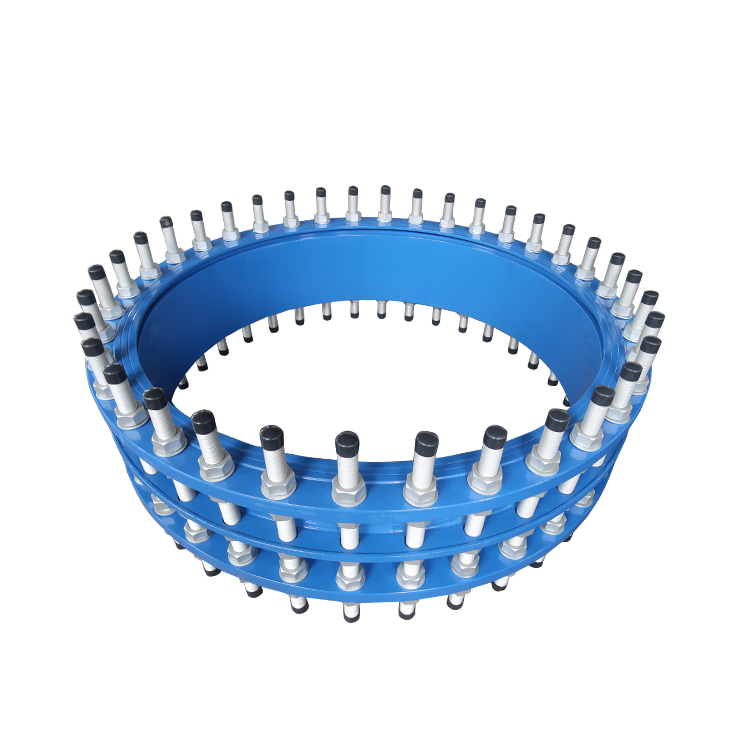

Демонтаж соединения обычно состоит из двух фланцевых компонентов и нескольких шнуров. При соединении трубопроводов два фланцевых компонента плотно затягиваются за нити, что приводит к сжатию и деформации средней уплотняющей прокладки, образуя тем самым плотное герметичное соединение. Его особенность заключается в Том, что при необходимости демонтажа или повторного сборки оборудования в трубопроводе необходимо только ослабить шнуры, и два фланцевых элемента могут быть разделены определенным расстоянием по осевому направлению, как правило, около ±25mm, обеспечивая достаточное пространство для вывода или установки оборудования без удаления всей трубопроводной системы.

Такая конструкция позволяет трубопроводной системе обслуживать или заменять конкретное оборудование, не прерывая большую часть трубопровода, что значительно сокращает время и затраты на техническое обслуживание. Например, в случае необходимости замены неисправного клапана в городском водопроводном трубопроводе использование демонтажного шарнира позволяет обслуживающему персоналу быстро открыть шарнир, снять старый и установить новый без крупномасштабных раскопок и демонтажа большого количества трубопроводов.

II. Положение в области прав человека Особенности продукта

Удобная установка и техническое обслуживание: затягивание и ослабление стержней галстука можно легко сделать с помощью стандартных гаечных ключей и гаечных ключей крутящего момента. По сравнению с традиционными соединениями с полным фланцем число штифтовых стержней меньше, чем число штифтовых болтовых отверстий. В процессе технического обслуживания целевое оборудование может быть легко демонтировано, что значительно сокращает время простоя.

Отличная герметичность: герметизирующая прокладка в суставе обеспечивает надежный герметизирующий эффект при ее уплотнении шнурами, предотвращая утечку жидкостей или газов в трубопроводе. Даже в условиях высокого давления поддерживается стабильное герметизирующее состояние, отвечающее различным эксплуатационным требованиям.

Сильная коррозионная стойкость: основными используемыми материалами являются, главным образом, дуктиловый железо, чугун GG-25 или нержавеющая сталь, все из которых отличаются отличной коррозионной устойчивостью. Они могут выдерживать суровые условия, включая кислотную коррозию в канализационных трубопроводах и химическую эрозию в химических трубопроводах.

Разнообразие размеров и рейтингов давления: спецификации продукта включают широкий диапазон номинальных диаметров, от DN40 до DN2000, удовлетворяющих различным размерам трубопроводной системы. Кроме того, в соответствии с требованиями, предъявляемыми к соединению трубопроводов низкого, среднего и высокого давления, могут использоваться множественные рейтинги давления.

Широкий спектр применимых стандартов: производственный процесс соответствует нескольким международным стандартам, включая ISO, UNE, DIN, NF, BS и AWWA.

III. Положение в области прав человека Сценарии применения

Муниципальное строительство:

Водоснабжение и очистка сточных вод: используется для подсоединения насосов, клапанов, расходомеров и другого оборудования в городских водопроводных трубопроводах, а также для установки и обслуживания различного трубопроводного оборудования на очистных сооружениях. При аварийном ремонте водопроводных трубопроводов он может быстро заменить неисправные компоненты для обеспечения стабильности городского водоснабжения.

Дренаж дождевой воды: в городских сетях дождевой воды удобно инспектировать и чистить пункты сбора дождевой воды и трубопроводы, чтобы обеспечить бесперебойную дренаж в сезон дождей.

Промышленное производство:

Химическая промышленность: в трубопроводных системах, перевозящих различные коррозионные химикаты, использование коррозийно устойчивых демонтажных соединений может удовлетворять потребности частого технического обслуживания и замены оборудования, обеспечивая при этом герметичность и безопасность трубопровода.

Нефть и природный газ: в нефтедобывающих, транспортных и магистральных трубопроводах используется для соединения насосов, клапанов, фильтров и другого оборудования, адаптирующегося к особым условиям работы, таким как высокое давление, воспламеняемость и взрывоопасность.

Энергетика: в трубопроводах, таких как системы циркулирующей воды и системы химической очистки воды электростанций, Демонтаж суставов Облегчает монтаж, ввод в эксплуатацию и ежедневное техническое обслуживание оборудования, повышая надежность работы электростанции.

Судостроение и судостроение: водоснабжение и дренаж, мазутное топливо, балластные воды и другие трубопроводные системы судов, а также различные трубопроводные соединения морских платформ требуют, чтобы демонтажные соединения имели хорошую коррозионную стойкость морской воды и удобные монтажные и эксплуатационные характеристики для адаптации к суровой рабочей среде на море и ограниченному пространству для технического обслуживания.

IV. Отбор материалов

Основные материалы:

Дуктиловый железо: обладает высокой прочностью и хорошей прочностью, высокой устойчивостью к давлению, подходит для водоснабжения, дренажа, противопожарной защиты и других трубопроводных систем с высокими требованиями к прочности.

Чугун GG-25: он обладает относительно низкой стоимостью, определенной коррозионной устойчивостью и механическими свойствами и часто используется в общих промышленных трубопроводах и водопроводных и дренажных трубопроводах гражданских зданий.

Нержавеющая сталь: 304 и 316 нержавеющая сталь, которые имеют отличную коррозионную стойкость и особенно подходят для трубопроводов, перевозящих коррозионные среды, а также трубопроводов в пищевой и фармацевтической промышленности с высокими требованиями гигиены.

Материалы для уплотнения прокладки:

EPDM (этиленпропилендиеновый мономер): имеет хорошую устойчивость к погодным условиям, водонепроницаемость и химическую устойчивость, может поддерживать эластичность в широком температурном диапазоне от -10 до 80 градусов и подходит для герметирования питьевой воды, горячей воды, холодной воды и газопроводов общего назначения.

НБР (нитрилбутадиен каучук): он обладает отличной устойчивостью к маслам, алифатическим углеводородам и другим средам и часто используется для уплотнения трубопроводов, перевозящих нефтесодержащие среды, такие как мазут и смазочное масло.

Штифт и крепежные материалы:

Углеродистая сталь: после обработки поверхностей, как гальванизация, углеродистая сталь демонстрирует некоторую устойчивость к ржавчивости. Он является недорогостоящим и широко используется для трубопроводного соединения в общих средах.

Нержавеющая сталь: в высококоррозионной среде использование шнуров и крепежных элементов из нержавеющей стали гарантирует, что соединения сохраняют свою разборку и работоспособность в течение длительных периодов времени, не подвергаясь риску ржавчивости.

С его уникальным дизайном, отличной производительностью и широкой применимостью, Демонтаж суставов Стали неотъемлемой частью современных трубопроводных систем, обеспечивая надежную гарантию эффективной эксплуатации и обслуживания различных трубопроводных проектов.
