Подробное руководство по схеме диаметра трубы

Трубы из чугуна Известны своей мощью и гибкостью, что делает их идеальными для целого ряда инфраструктурных проектов. Дуктиловый железо начинается как расплавленный железо, смешанный с чистым магнием, прежде чем быть формованным. Этот процесс изменяет графитовую структуру, придавая материалу как впечатляющую прочность, так и гибкость. Эти трубы построены более чем на 100 лет, что делает их лучшим выбором для критически важных объектов инфраструктуры, таких как водопроводные линии или дренажные системы. Их долговечность и способность изгибаться без трещин делают их перейти к варианту для долгосрочных проектов.

Что делает трубы из чугуна пригодными для инфраструктурных проектов?

Благодаря своей необычайной прочности и надежности, трубы из чугуна идеально подходят для крупномасштабных инфраструктурных работ. Эти трубы могут выдерживать экстремальные погодные условия и высокое давление, что делает их отличным выбором для таких проектов, как городские водопроводные системы и городские дренажные станции. Их уникальное сочетание прочности и гибкости делает их важным материалом в строительных проектах, которые требуют долговечности и надежности.

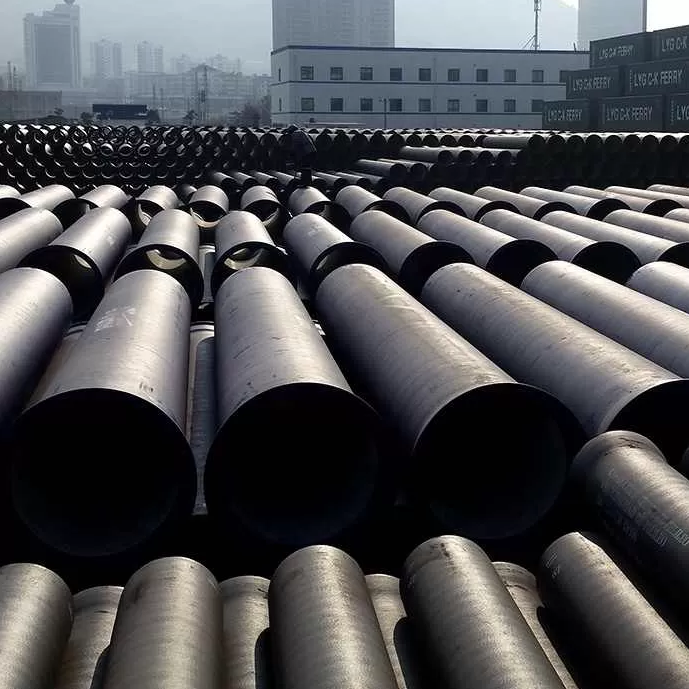

Дуговая железная труба для водопроводных трубопроводов

Общепринятые отрасли, использующие системы трубопроводов из пластичного железа

Трубы ди пайпс Широко используются в различных отраслях промышленности для транспортировки жидкостей. Их устойчивость к коррозии делает их идеальными для таких систем, как канализационные линии, противопожарные системы и трубопроводы, перевозящие промышленные жидкости. Их надежная конструкция позволяет им процветать в сложных условиях, например под напряженными дорогами или взлетно-посадочными полосами в аэропортах, где трубы подвергаются тяжелым нагрузкам и постоянному давлению.

Преимущества в области передачи воды, газа и нефти

Одним из основных преимуществ труб из чугуна является их способность изготавливаться в больших диаметрах, что позволяет увеличить расход жидкости при сведении к минимуму потребления энергии. Цементная облицовка внутри труб снижает трение и обеспечивает дополнительный слой защиты от коррозии. По сравнению со стальными трубами, трубки из чугуна отличаются повышенной долговечностью и могут выдерживать высокое давление даже в суровых и коррозионных средах, что делает их предпочтительным выбором для транспортировки воды, газа и нефти на большие расстояния.

Изучение схемы размеров труб из железа

Ключевые компоненты схемы размеров труб из железа

A/данные отсутствуют Шкала размеров труб из чугуна Имеет важное значение для выбора правильной трубы для любого проекта. Она, как правило, включает важные измерения, такие как номинальный диаметр (DN), толщина стенок (T), наружный диаметр (OD), внутренний диаметр (ID), вес на метр (кг/м) и класс давления. Эти цифры помогают инженерам выбрать правильную арматуру, суставы и опоры, необходимые для нормального функционирования системы.

Как интерпретировать номинальный диаметр, толщину стенок и вес?

Номинальный диаметр обеспечивает приближение внутреннего размера трубы, в то время как толщина стенки определяет прочность трубы и ее способность выдерживать давление. Вес на метр дает представление о стабильности трубы и уровне поддержки, необходимой при установке. Например, труба DN300 с толстой стенкой будет весить больше, но сможет выдержать значительно большее давление, чем труба такого же размера с тонкой стенкой.

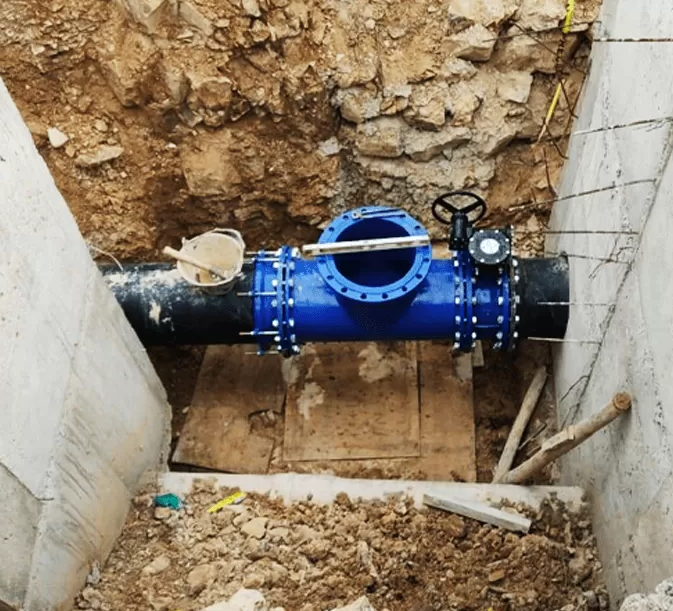

Самоудерживающая железная труба

Почему точная калибровка имеет значение в машиностроении?

Правильная калибровка трубки обеспечивает возможность транспортировки необходимого количества жидкости без излишних потерь давления или турбулентности. Она также обеспечивает совместимость с другими компонентами системы, такими как клапаны, фланцы и специализированные соединения. Низкая калибровка может привести к утечкам или сбоям в работе системы, которые могут быть дорогостоящими и отнимающими много времени.

Подробное руководство по схеме диаметра трубы

Стандартные диаметры для различных классов давления

Трубки из чугуна выпускаются в размерах от DN80 до DN2000 и выше. Каждый класс давления, например PN10, PN16 или PN25, имеет конкретную толщину стенок, соответствующую различным уровням давления. К примеру:

• Труба DN500 для PN10 может иметь толщину стенки 6,3 мм.

• Для той же трубы DN500 для PN25 может потребоваться толщина стенки 11 мм.

Схема диаметра помогает строителям выбрать правильную трубу в зависимости от давления и требований применения.

Сравнение внутренних и внешних диаметров при выборе трубы

Внутренний диаметр определяет объем жидкости, которая может проходить через трубу, в то время как внешний диаметр имеет решающее значение для установки трубы в зажимы или соединительные муфты. Оба измерения должны быть известны для обеспечения надлежащего соединения и установки, особенно при объединении труб различных производителей или модернизации старых систем. Диаметровая диаграмма обеспечивает совместимость всех компонентов.

Использование схемы диаметра трубки для системной совместимости

Схема диаметра трубы является важным инструментом для обеспечения бесперебойной работы всех частей трубопроводной системы. Особенно полезно при демонтаже суставов или ремонтных зажимов, поскольку соответствие внешнему диаметру имеет решающее значение для предотвращения утечки и обеспечения надлежащей установки.

Выбор правильного размера трубы в соответствии с требованиями проекта

Факторы, влияющие на выбор размера трубы в различных системах

На выбор размера трубы влияют следующие факторы:

• Тип перевозимой жидкости (например, вода, газ или нефть).

• Требуемый расход-большие объемы требуют больших труб.

• Более высокое давление требует более толстых стенок.

• Экологические условия-суровые почвы могут потребовать дополнительных покрытий.

Исходя из этих факторов, инженеры выбирают либо трубки из чугуна или стали, которые лучше всего подходят для решения конкретных задач, таких как коррозия или высокие температуры.

Соответствие размеров трубы требованиям расхода и давления

Инженеры рассчитывают лучший диаметр трубы на основе скорости потока (м/с), площади трубы (м/с) и объема потока (м/с). Слишком маленькие трубы создают трение, тратя энергию, в то время как большие трубы могут быть излишне дорогими. Схема размеров трубчатой железной трубы позволяет выбрать оптимальный размер, позволяющий сбалансировать эффективность и затраты потока.

Избегая обычных ошибок при чтении диаграммы размеров

Часто ошибка приводит к путанице между номинальным и фактическим диаметрами. Всегда проверяйте, отображаются ли на графике внутренние или внешние измерения, и будьте осторожны с расхождением единиц измерения (например, миллиметры по сравнению с дюймами). Кроме того, убедитесь, что рейтинги давления соответствуют спецификациям вашего проекта, чтобы избежать осложнений.

Практические советы по использованию карты размеров дуговой железной трубы на месте

Инструменты и методы точного измерения существующих трубопроводов

Используйте такие инструменты, как калибры или ультразвуковые датчики для точного измерения внутреннего и внешнего диаметров. Что касается подземных труб, то для обнаружения и калибровки труб до начала раскопок может использоваться радиолокатор для обнаружения грунта. Регулярная калибровка инструментов необходима для того, чтобы избежать ошибок, которые могут привести к неправильной установке или сбоям в работе системы.

Как инженеры используют графики при планировании установки и технического обслуживания?

Во время установки инженеры используют схему размеров дуговой железной трубы вместе с чертежами CAD для выбора совместимой арматуры. Это помогает предотвратить ошибки и уменьшает необходимость в переработках. Для технического обслуживания точные размеры обеспечивают возможность замены деталей без демонтажа больших участков трубопровода.

Интеграция диаграмм измерений в рабочие процессы CAD и BIM

Современные системы информационного моделирования зданий (BIM) позволяют инженерам напрямую интегрировать в свои конструкции графики размеров труб из железа. Это помогает выявлять потенциальные проблемы между трубными системами на ранних этапах проектирования, экономая время и предотвращая дорогостоящие ошибки при строительстве.

Роль производителей в предоставлении точных данных о размерах

Почему поставляемые производителем графики обеспечивают лучшую точность

Диаграммы, представленные изготовителями, такими, как мидас, основаны на фактических измерениях продукции, а не на приблизительных оценках. Это обеспечивает полную совместимость арматуры, например демонтажных соединений или соединительных муфт, с трубами во время установки. Системы из пластичного железа требуют строгих стандартов долговечности, а поставляемые производителем графики гарантируют точность, необходимую для долговечных и надежных систем.

Часто задаваемые вопросы

Для чего используется шкала диаметра трубки?

Схема помогает строителям выбирать правильные размеры труб, обеспечивая как внутренний, так и наружный диаметры, обеспечивая надлежащий поток жидкости и обработку давления. Это также помогает обеспечить правильное расположение таких частей, как фланцы или соединительные муфланцы.

Как узнать, какой класс давления нужен моему проекту?

Определите требования к максимальному давлению в вашем проекте, затем обратитесь к таблице размеров трубной железной трубы, чтобы выбрать подходящую толщину стенок для классов давления, таких как PN10 или PN25.

Могу ли я смешивать компоненты различных производителей?

Смешивание компонентов различных производителей является рискованным, если вы не можете подтвердить, что размеры соответствуют точно. Использование официальных графиков диаметра труб из железа помогает избежать утечек или суставов, которые могут выйти из строя под давлением.

Почему номинальный диаметр отличается от фактических измерений?

Номинальный диаметр представляет собой приблизительную величину, в то время как фактический внутренний или наружный диаметр определяется толщиной стенки, которая указана на схеме размеров дуговой железной трубы для каждого класса давления.

Где я могу найти надежные данные о размерах трубы?

Для получения наиболее точных данных используйте графики, предоставляемые авторитетными производителями, такими как Midas. Эти графики отражают реальные измерения продукции, обеспечивая идеальное соответствие при выборе деталей для вашего трубопроводного проекта.

Для помощи в решении трубопроводного соединения, контакты Сегодня же мидас! Они предлагают потрясающую промышленную трубопроводную связь и ремонтную продукцию. Их надежное обслуживание означает быструю настройку и исправление.
